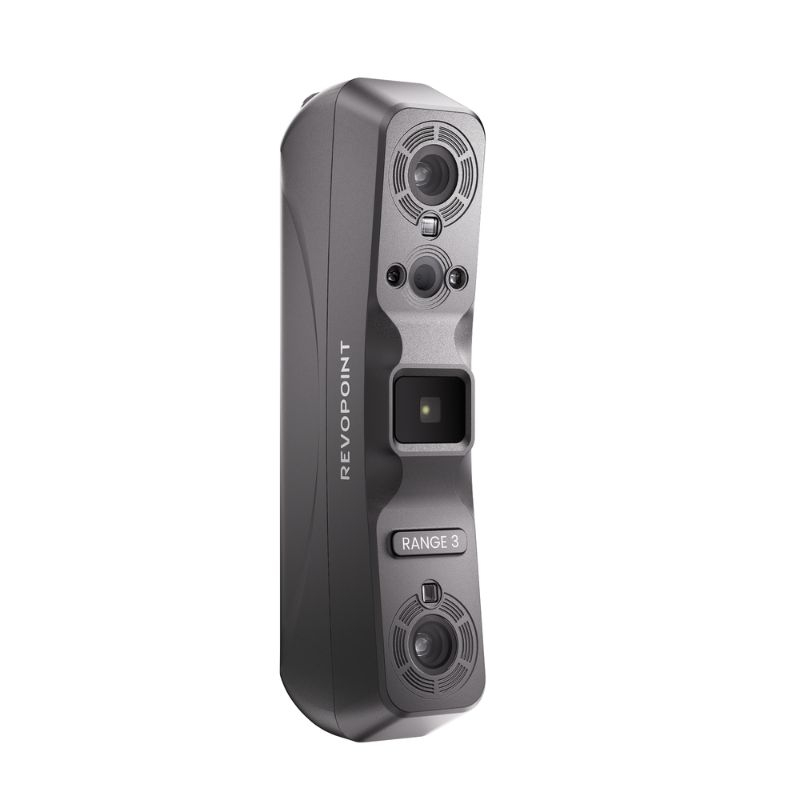

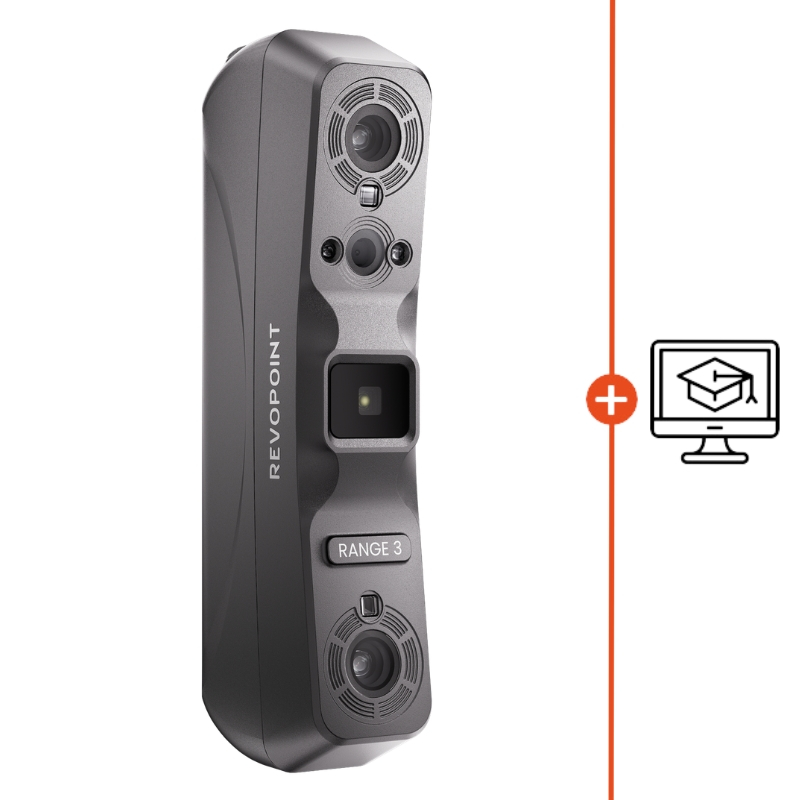

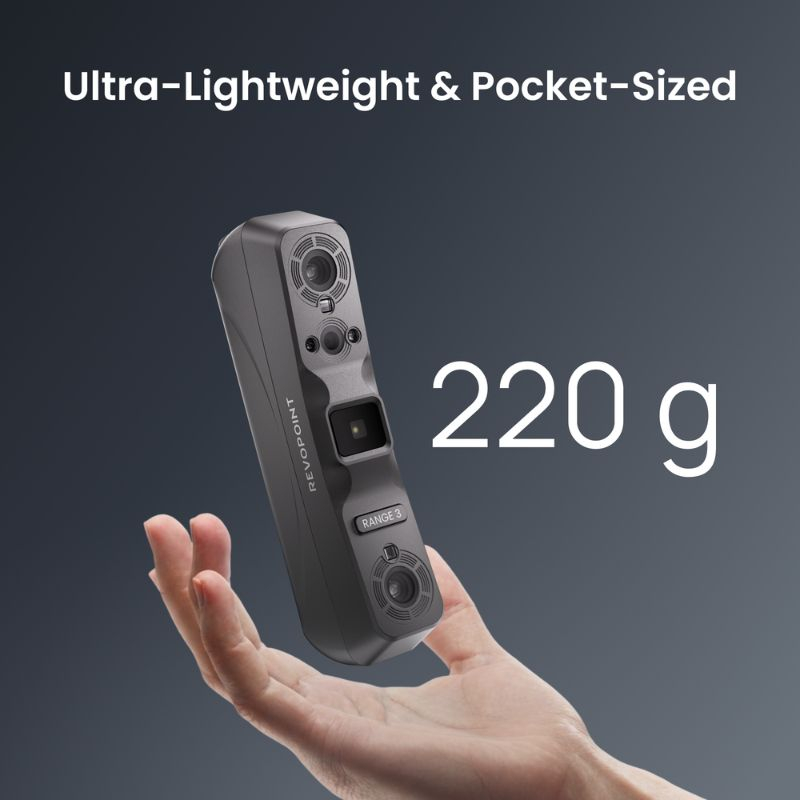

Revopoint Range 3

Revopoint Range 3: der erschwingliche tragbare Scanner für große Objekte

Der Revopoint Range 3 eignet sich zum Scannen unterschiedlich großer Objekte, von Komponenten bis hin zu großen Bauteilen. Seine VCSEL-Infrarot-Strukturiertlichttechnologie erfasst die Oberflächengeometrie mit einer Geschwindigkeit von 20 bis 30 Bildern pro Sekunde.

Sein großes Aufnahmefeld erfasst bei einem Abstand von 1.000 mm bis zu 687 × 672 mm und erleichtert so das Scannen von Skulpturen, Möbeln und Ausrüstung. Mit einer volumetrischen Genauigkeit von 0,05 mm + 1 mm × L (m), Wi-Fi 6 und Farberfassung eignet er sich für 3D-Modellierung, Reverse Engineering und die digitale Reproduktion großer Bauteile.

Revopoint Range 3: Scantechnologie, Genauigkeit und Mobilität

VCSEL-Infrarot-Strukturiertlicht

Der Revopoint Range 3 verwendet eine VCSEL-Infrarotlichtquelle, die ein strukturiertes Muster auf die Objektoberfläche projiziert. Die Kameras analysieren dieses Muster, um die dreidimensionale Geometrie zu rekonstruieren.

Diese Technologie eignet sich besonders zum Scannen großer Oberflächen und sperriger Objekte. Die Aufnahmegeschwindigkeit erreicht 20 bis 30 Bilder pro Sekunde, sodass Oberflächen während der Bewegung des Scanners effizient erfasst werden können.

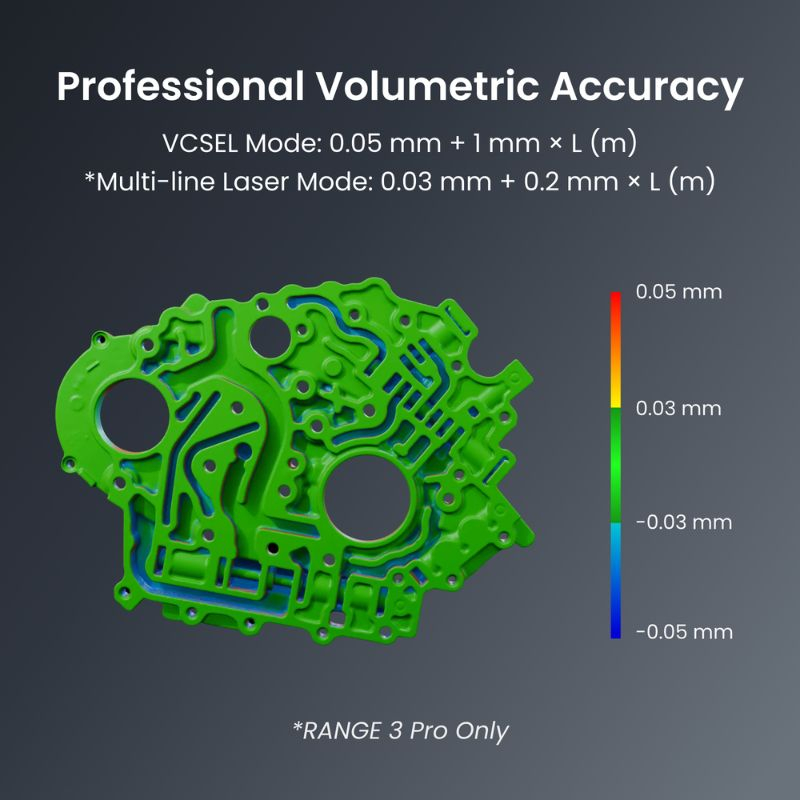

Volumetrische Genauigkeit von 0,05 mm + 1 mm × L

Der Range 3 bietet eine volumetrische Genauigkeit von 0,05 mm + 1 mm × L (m), wobei L der Länge des Objekts in Metern entspricht. Dieser Wert hilft, die mögliche Abweichung bei einem Bauteil bestimmter Größe einzuschätzen.

Diese Angabe ist von der Scanauflösung und der Genauigkeit eines einzelnen Punktes zu unterscheiden. Bei Reverse Engineering oder Modellierungsprojekten hängt das Ergebnis auch von der Oberfläche, der Verfolgung und den Scanbedingungen ab.

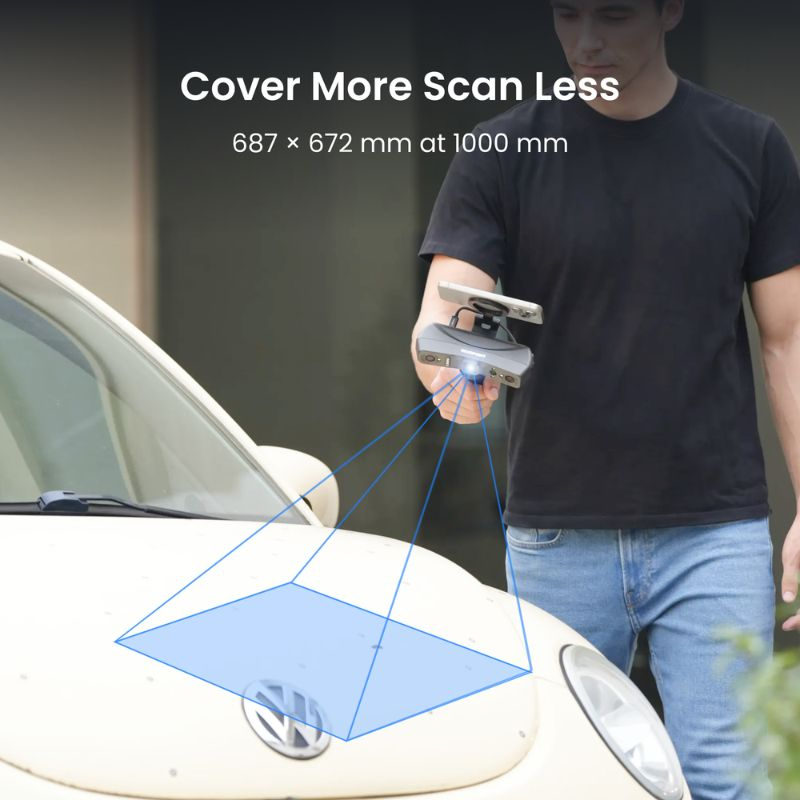

Großes Aufnahmefeld von bis zu 687 × 672 mm

Bei einem Abstand von 1.000 mm erfasst der Range 3 in einer einzigen Aufnahme einen Bereich von bis zu 687 × 672 mm. Dieses große Aufnahmefeld erleichtert das Scannen von Möbeln, Skulpturen und großen Ausrüstungsgegenständen und reduziert die erforderlichen Bewegungen um das Objekt.

Bei kürzerem Abstand verkleinert sich der erfasste Bereich auf 113 × 134 mm bei 200 mm, sodass gezielt kleinere Bereiche gescannt werden können.

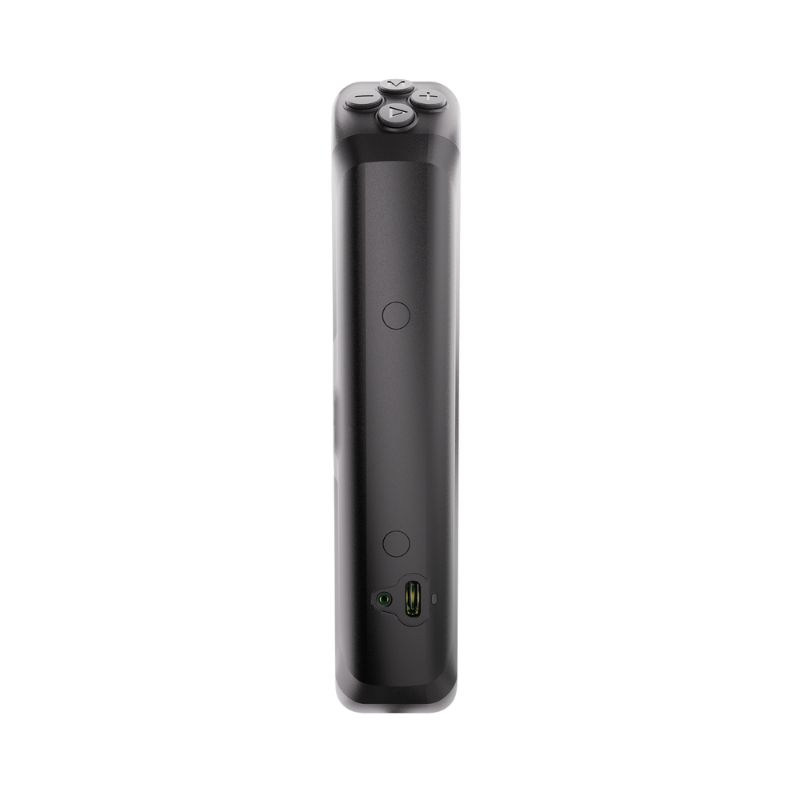

Wi-Fi 6 für mehr Bewegungsfreiheit

Wi-Fi 6 ermöglicht die Verwendung des Range 3 ohne dauerhafte USB-Verbindung zum Computer. Das ist praktisch, wenn große Bauteile umrundet oder schwer zu bewegende Geräte gescannt werden müssen.

Der Scanner kann auch über USB-C oder mit einem separat erhältlichen kompatiblen Batteriegriff mit Strom versorgt werden. Das Standardpaket enthält den Scanner, ein 2 m langes USB-C-auf-USB-C-Kabel und eine Kalibrierungsplatte.

Revopoint Range 3: 9 Funktionen für das 3D-Scannen

Scanvolumen von bis zu 4 × 4 × 4 m

Der Range 3 kann Objekte mit einem Mindestvolumen von 30 × 30 × 30 mm bis zu einer maximalen Größe von 4 × 4 × 4 m scannen. Dieser große Bereich deckt unterschiedliche Anforderungen ab, von der Erfassung kleiner Komponenten bis zur Vermessung großer Bauteile.

Die Wahl des richtigen Arbeitsabstands und eine stabile Verfolgung sind entscheidend, um die einzelnen Bereiche zusammenzufügen und ein konsistentes 3D-Modell zu erhalten.

Scangeschwindigkeit von 20 bis 30 Bildern pro Sekunde

Die Aufnahmegeschwindigkeit des Revopoint Range 3 liegt zwischen 20 und 30 Bildern pro Sekunde. Dadurch können Daten während der Bewegung des Scanners um das Objekt erfasst werden.

Diese Geschwindigkeit eignet sich für das Scannen großer Oberflächen, bei denen eine umfassende Abdeckung und eine kontinuierliche Verfolgung wichtig sind. Die Scanflüssigkeit hängt auch von der Computerleistung und den Eigenschaften der erfassten Oberfläche ab.

Arbeitsabstand von 200 bis 1.000 mm

Der Range 3 arbeitet in einem Abstand von 200 bis 1.000 mm. So lässt sich die Position des Scanners an die Größe des Objekts und den zu erfassenden Bereich anpassen.

Ein größerer Abstand erweitert das Sichtfeld, während bei kürzerem Abstand ein kleinerer Bereich erfasst wird. Die Einhaltung dieses Arbeitsbereichs trägt dazu bei, während des gesamten Scanvorgangs verwertbare Daten zu erhalten.

Erfassung von Farben und Texturen

Dank seiner 1,3-Megapixel-RGB-Kamera erfasst der Range 3 zusätzlich zur Geometrie auch Farben. Diese Informationen erleichtern die Erstellung texturierter Modelle für Visualisierung, Dokumentation oder bestimmte Konstruktionsprojekte.

Die Farbverfolgung kann auch beim Ausrichten von Aufnahmen helfen, wenn das Objekt markante Muster aufweist. Die Qualität der Texturen hängt unter anderem von der Beleuchtung und den Oberflächeneigenschaften ab.

Geometrische Merkmalsverfolgung

Die Merkmalsverfolgung nutzt Formen und Konturen des Objekts, um aufeinanderfolgende Aufnahmen auszurichten. Diese Methode funktioniert gut bei Oberflächen mit ausreichend geometrischen Details.

Bei glatten oder wenig strukturierten Objekten können zusätzliche Marker die Verfolgung erleichtern. Der Range 3 unterstützt auch die Farb- und Marker-Verfolgung, sodass die Ausrichtungsmethode an die Eigenschaften des gescannten Bauteils angepasst werden kann.

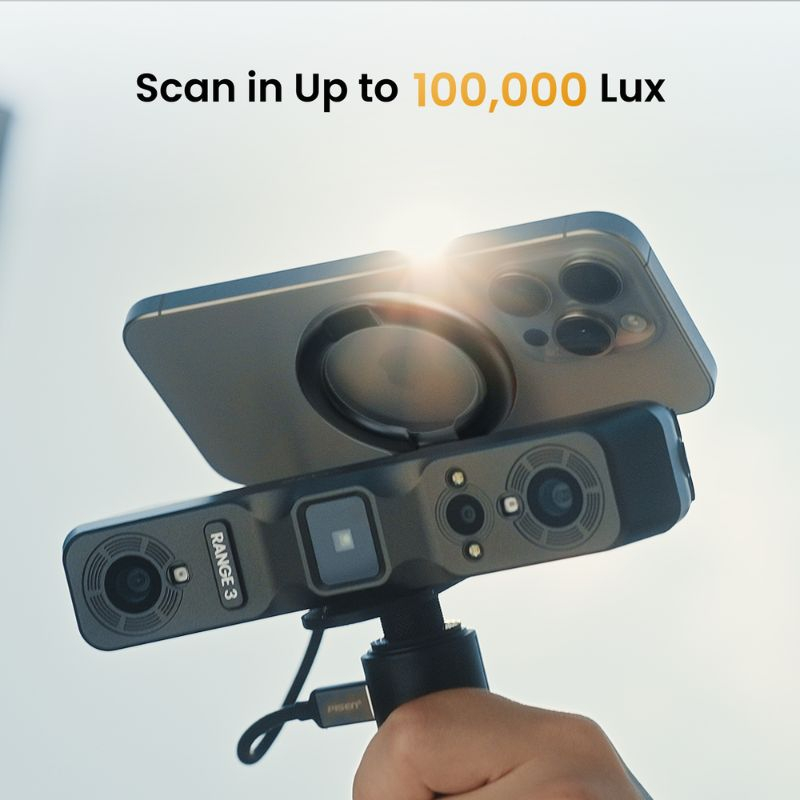

Scannen im Freien bis zu 100.000 Lux

Der Range 3 kann in Umgebungen mit einer Umgebungsbeleuchtungsstärke von weniger als 100.000 Lux verwendet werden. Damit sind Scans im Freien möglich, beispielsweise von Ausrüstung oder Objekten, die zu groß sind, um sie in eine Werkstatt zu bringen.

Die Lichtverhältnisse sollten bei der Vorbereitung der Aufnahme dennoch berücksichtigt werden. Transparente, glänzende oder sehr dunkle Oberflächen können ebenfalls eine spezielle Vorbereitung erfordern.

Exportformate für 3D-Workflows

In Revo Scan 6 verarbeitete Daten können in verschiedene Formate exportiert werden, darunter STL, OBJ, PLY, 3MF und FBX. Das passende Format hängt vom Verwendungszweck ab: Vorbereitung für den 3D-Druck, Modellierung, Visualisierung oder Übertragung in eine andere Software.

Die Bereinigung des Netzes und die Überprüfung der Geometrie bleiben wichtige Schritte, bevor das Modell in einem Konstruktions- oder Fertigungsprozess weiterverwendet wird.

Kompatibel mit Windows, macOS, Android und iOS

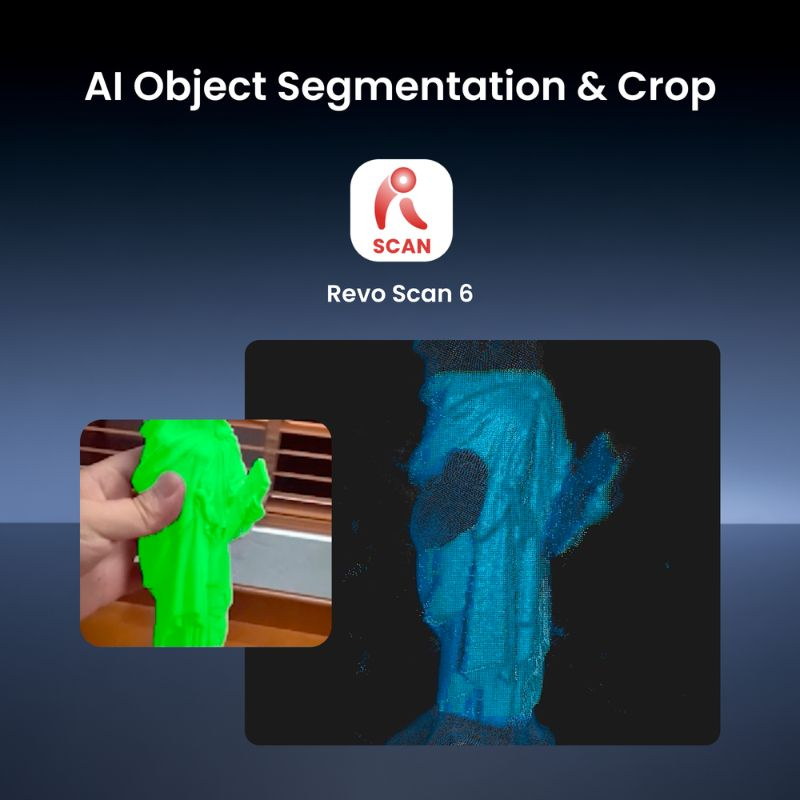

Der Range 3 lässt sich in einen Workflow mit einem kompatiblen Computer oder Mobilgerät integrieren. Revo Scan 6 ermöglicht die Datenerfassung, die Ausrichtung der Aufnahmen und die Verarbeitung der Punktwolke vor dem Export. Bei der Verwendung am Computer sollten die von Revopoint empfohlenen Systemanforderungen geprüft werden.

Die verfügbare Leistung beeinflusst die Verarbeitungsgeschwindigkeit, insbesondere bei Projekten mit großen Datenmengen.

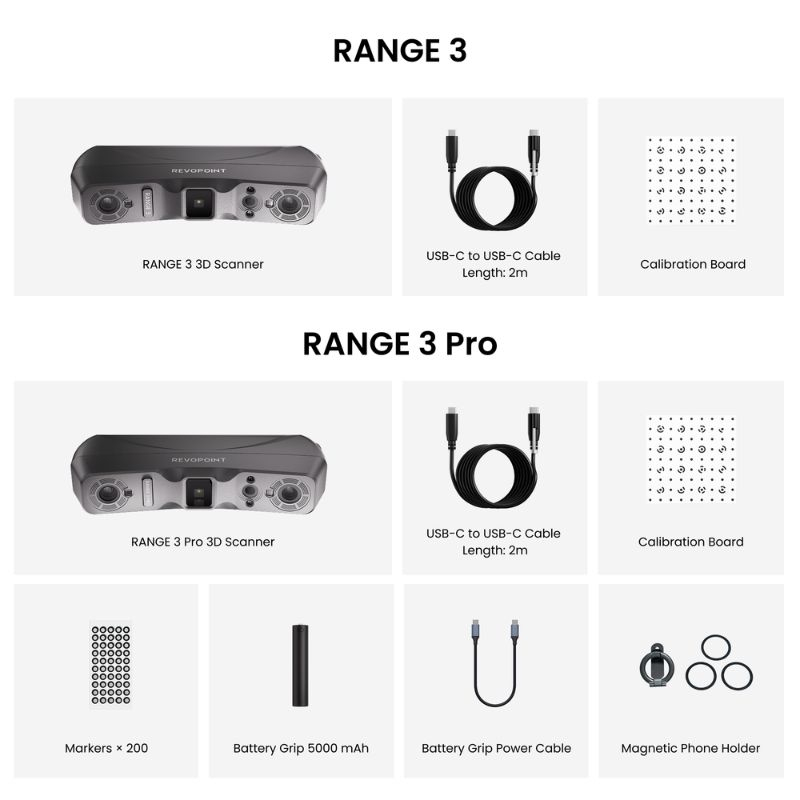

Ein einfach einzurichtendes Standardpaket

Das Standardpaket umfasst den Range 3-Scanner, ein 2 m langes USB-C-auf-USB-C-Kabel und eine Kalibrierungsplatte. Mit diesem Zubehör kann das Gerät vorbereitet und an kompatible Geräte angeschlossen werden.

Anders als beim Range 3 Pro sind im Standardpaket weder der 5.000-mAh-Akku noch das zugehörige Stromkabel, Marker oder die magnetische Telefonhalterung enthalten. Wenn diese Zubehörteile für den vorgesehenen Workflow benötigt werden, müssen sie separat eingeplant werden.

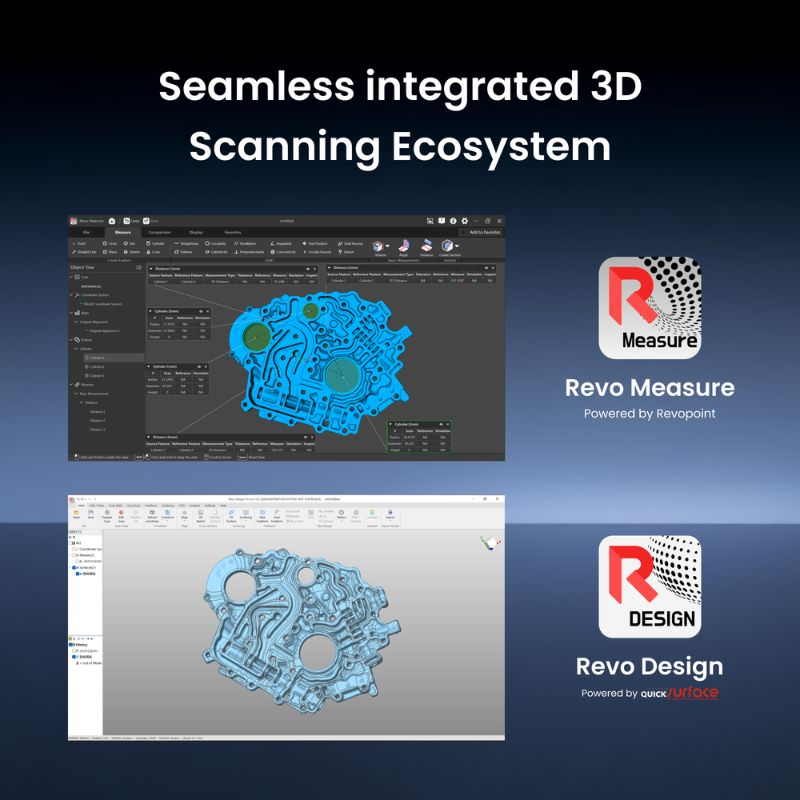

Revopoint Range 3: ein Software-Ökosystem für die Nutzung von 3D-Scans

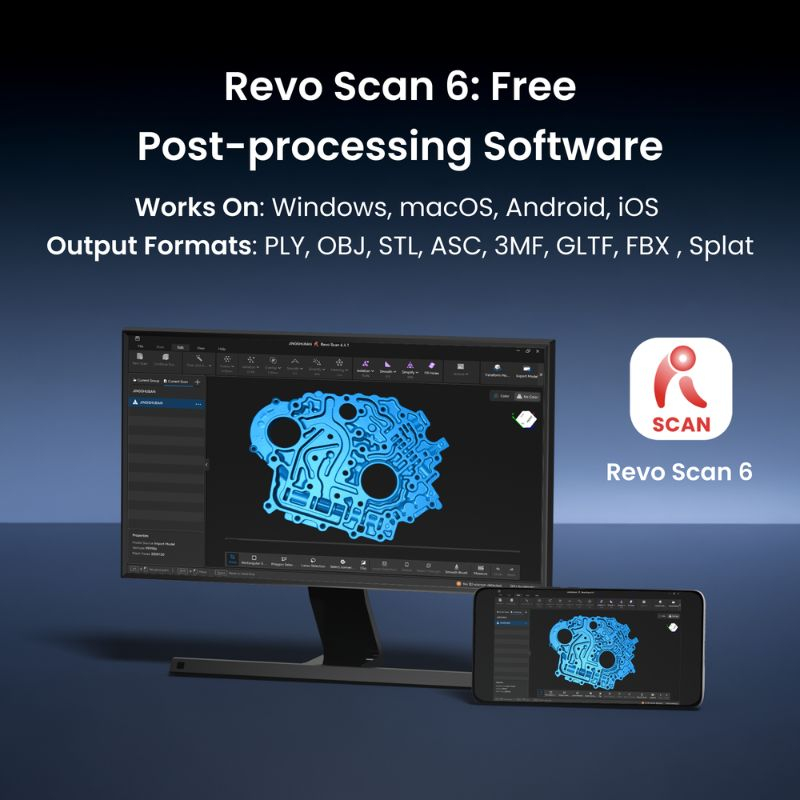

Der Revopoint Range 3 nutzt eine Softwareumgebung, die den Übergang von der Erfassung zur Verarbeitung der Daten erleichtert. Mit Revo Scan 6 lassen sich Daten erfassen, Aufnahmen ausrichten, Punktwolken verarbeiten und exportierbare Netze erstellen. Für Reverse-Engineering-Projekte bietet Revo Design Werkzeuge zur Geometrierekonstruktion und Scan-to-CAD-Konvertierung, abhängig von den verfügbaren Funktionen und Lizenzen.

Revo Measure ist für Messungen und den Maßvergleich von 3D-Daten vorgesehen. Diese Softwareumgebung kann somit verschiedene Schritte unterstützen, von der ersten Digitalisierung bis zur Vorbereitung eines Modells für Konstruktion oder Prüfung. Das Endergebnis hängt stets von der Qualität der Aufnahmen und der Verarbeitung ab.

Unsere Expertenmeinung zum Revopoint Range 3

Der Revopoint Range 3 ist eine interessante Wahl für Anwender, die große Objekte scannen möchten, ohne in ein stärker spezialisiertes Scansystem zu investieren. Zu seinen wichtigsten Vorteilen zählen das große Aufnahmefeld, die Wi-Fi-6-Verbindung und die Möglichkeit zur Farberfassung. Er eignet sich insbesondere für die Objektmodellierung, die Reproduktion von Formen und das Reverse Engineering, sofern die erforderlichen Toleranzen mit seiner volumetrischen Genauigkeit vereinbar sind.

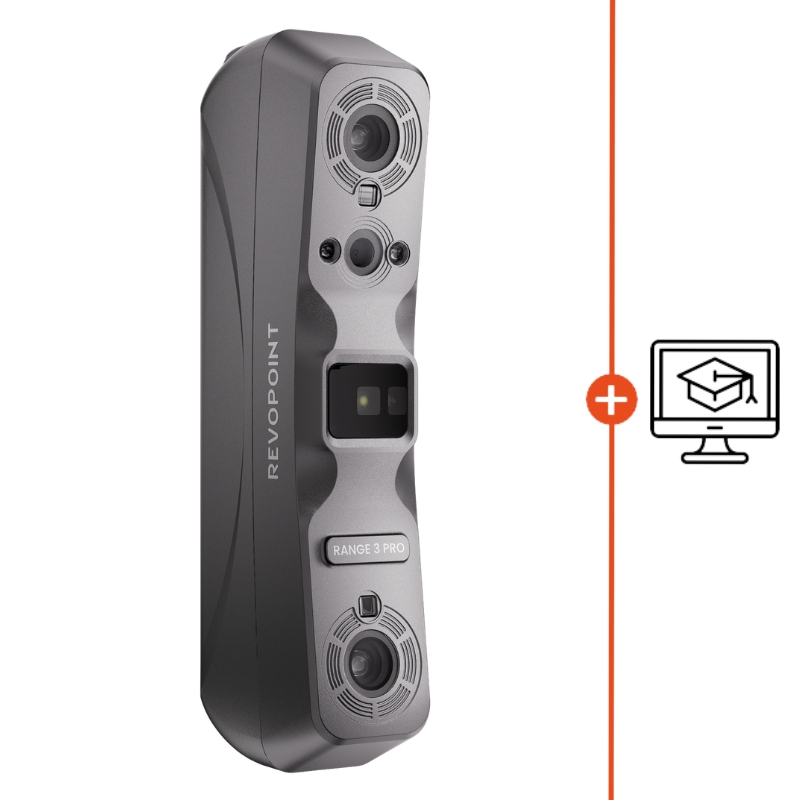

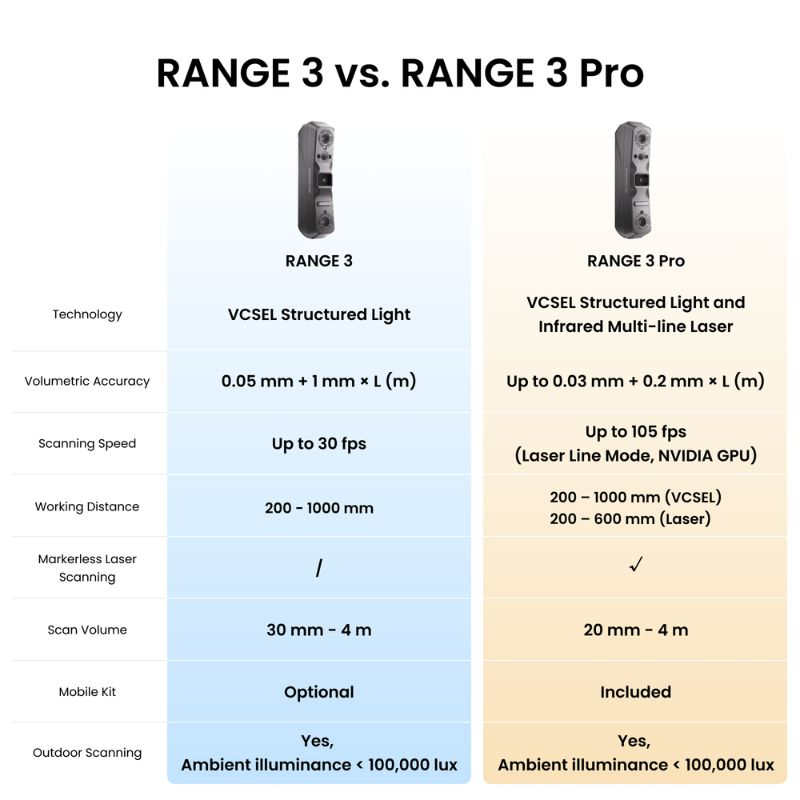

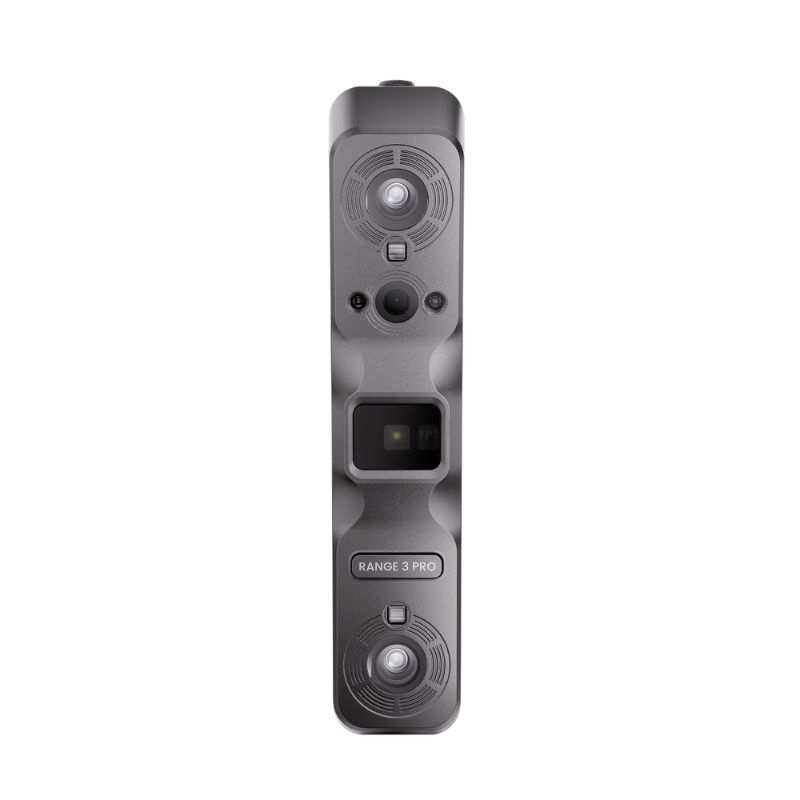

Diese Version muss jedoch vom Range 3 Pro unterschieden werden: Der Range 3 verfügt weder über den 11-linigen Infrarotlaser noch über die globale Marker-Verfolgung. Für technische Bauteile, die eine höhere volumetrische Genauigkeit erfordern, sollte daher auch das Pro-Modell in Betracht gezogen werden. Für das Scannen großer Oberflächen und sperriger Objekte bietet der Range 3 weiterhin überzeugende Vorteile.
