SprintRay NanoPrint

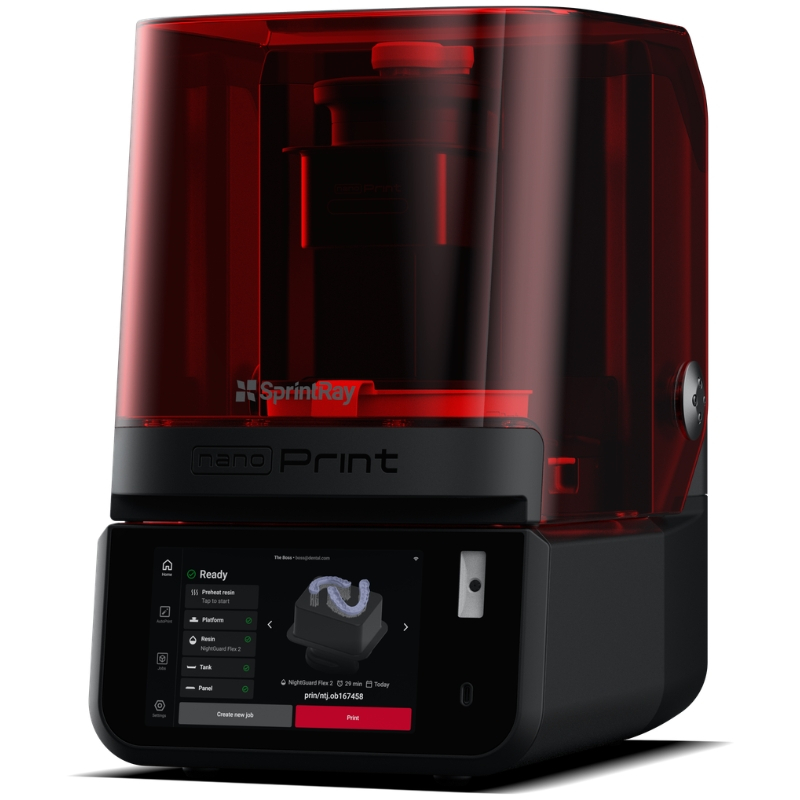

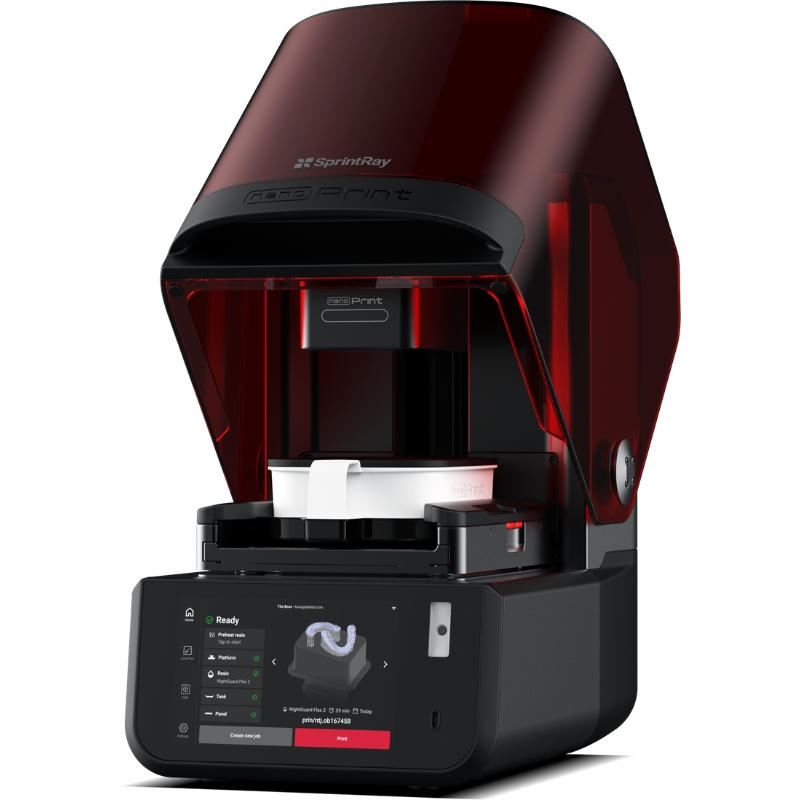

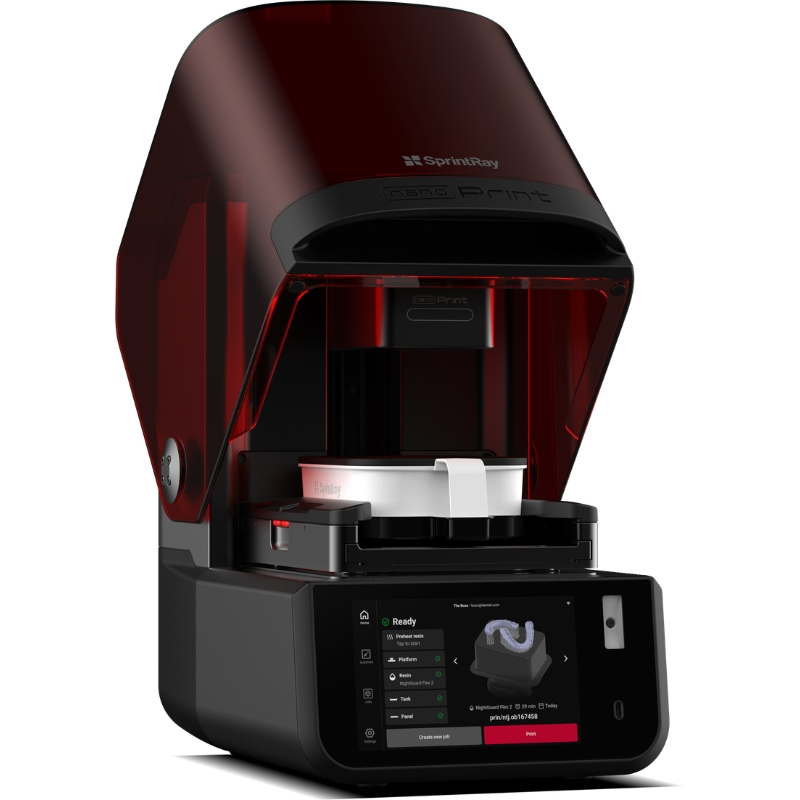

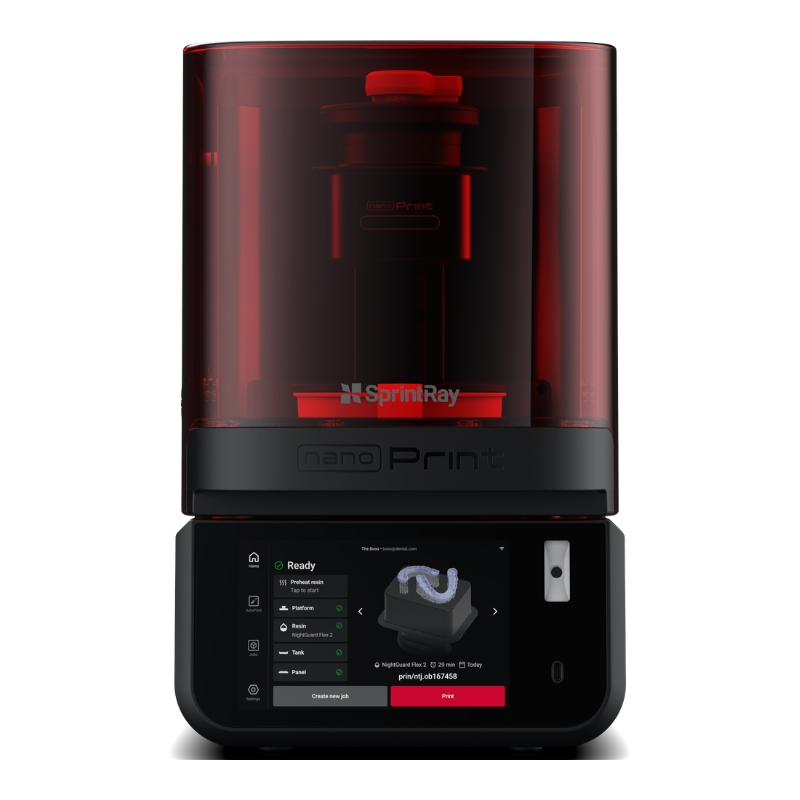

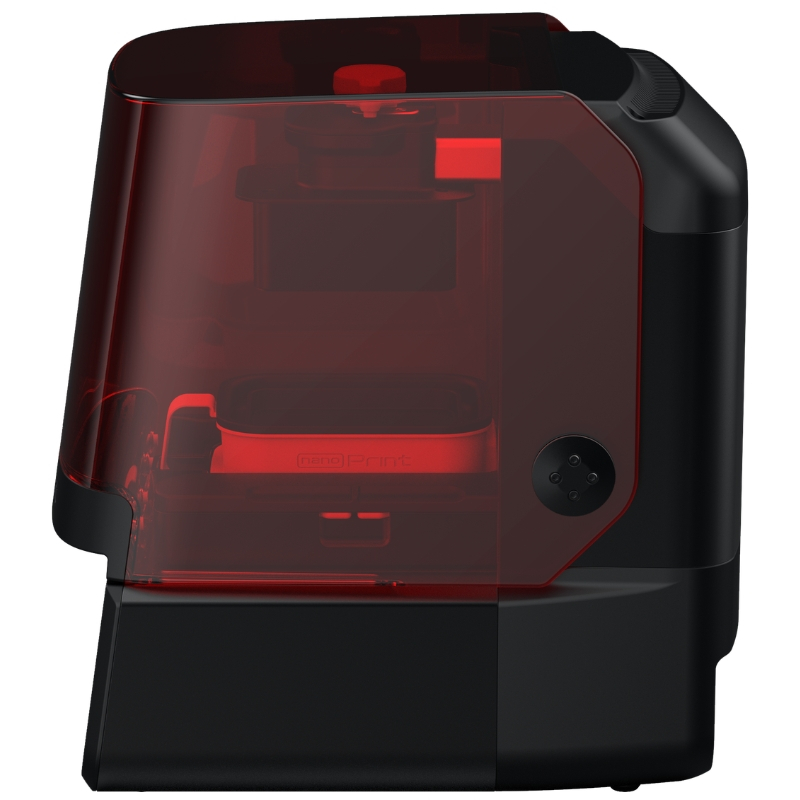

SprintRay NanoPrint: Dentaler 3D-Druck direkt am Behandlungsstuhl

Der SprintRay NanoPrint ist ein dentaler Resin-3D-Drucker, der für die täglichen Anforderungen von Zahnarztpraxen entwickelt wurde. Dank seines kompakten Formats und des automatisierten Betriebs lassen sich die für jeden Patienten benötigten Dentalprodukte direkt in der Praxis fertigen, ohne dafür einen großen Produktionsbereich einrichten zu müssen.

Der NanoPrint ist mit 16 dentalen Indikationen und dem gesamten Sortiment der validierten SprintRay-Resins kompatibel. Er eignet sich für unterschiedliche Arbeitsabläufe, darunter Nachtschienen, herausnehmbarer Zahnersatz, Bohrschablonen, Hybridprothesen, Dentalmodelle und transparente Retainer.

Mit AutoPrint werden die Dateien vor dem Druck automatisch vorbereitet. In Kombination mit NanoWash und NanoCure ist der NanoPrint Teil eines abgestimmten Ökosystems, das die einzelnen Fertigungsschritte von der digitalen Datei bis zur Nachbearbeitung vereinfacht.

Ein dentaler 3D-Drucker für die Anforderungen der Zahnarztpraxis

Bei den meisten dentalen Fertigungsaufträgen geht es um einen einzelnen Patienten und nur wenige Teile. Der SprintRay NanoPrint wurde für diese individualisierte Fertigung ausgelegt und bietet zugleich ausreichend Kapazität für die Bearbeitung von Fällen mit vollständigen Zahnbögen. So lässt sich die digitale Fertigung in den Praxisalltag integrieren, direkt in der Nähe der Behandlungsräume.

Fertigung direkt am Behandlungsstuhl

Installieren Sie den NanoPrint in der Nähe Ihres Behandlungsbereichs und nutzen Sie eine Fertigungslösung direkt in der Zahnarztpraxis. Seine kompakte Bauweise eignet sich für Behandler, die den 3D-Druck in ihre Tätigkeit integrieren möchten, ohne dafür einen ganzen Raum für die Produktion reservieren zu müssen.

Die Druckaufträge lassen sich entsprechend den unterstützten Indikationen und den individuellen Bedürfnissen der Patienten vorbereiten.

40 % weniger Platzbedarf

Der NanoPrint gehört zur Nano-Serie, die 3D-Druck, Reinigung und Nachhärtung in einem kompakten System vereint.

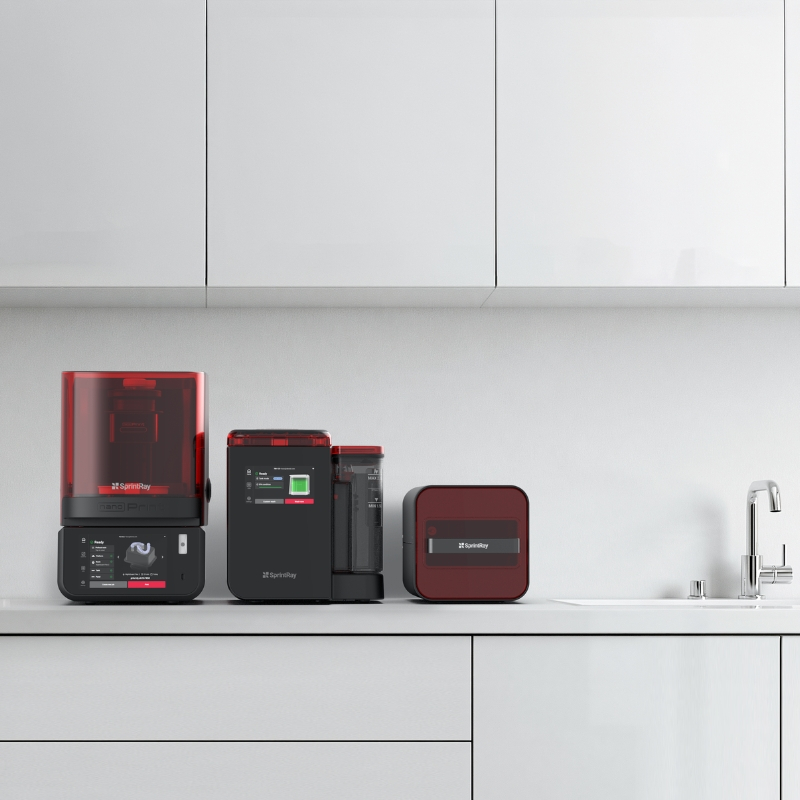

Die drei Geräte NanoPrint, NanoWash und NanoCure benötigen zusammen etwa 72 cm Gesamtbreite. Das entspricht einer um 40 % geringeren Arbeitsfläche im Vergleich zur vom Hersteller dargestellten Referenzkonfiguration. Eine Lösung, die darauf ausgelegt ist, den verfügbaren Platz in der Praxis optimal zu nutzen.

Präzision für dentale SprintRay-Materialien

Die Qualität eines dentalen Drucks hängt vom Zusammenspiel zwischen Lichtquelle, optischen Eigenschaften, Materialtemperatur und Fertigungsparametern ab.

Der SprintRay NanoPrint kombiniert diese Komponenten für die Verarbeitung von SprintRay-Resins mit den dazugehörigen validierten Profilen.

Ein optisches Panel mit 35 µm

Der NanoPrint verfügt über ein optisches Panel mit 35 µm, das eine präzise Wiedergabe dentaler Bauteildetails ermöglicht.

Diese XY-Auflösung trägt zu klar definierten Rändern und glatten Vertiefungen bei. Das Einsetzsystem erleichtert den Ausbau und ermöglicht die Wartung des Panels direkt in der Praxis, ohne dass dafür grundsätzlich ein Techniker hinzugezogen werden muss.

Eine Lichtquelle mit 385 nm

Das Beleuchtungssystem des NanoPrint ist auf eine Wellenlänge von 385 nm ausgelegt, die bei SprintRay-Resins zum Einsatz kommt. Die Konstruktion zielt auf eine gleichmäßige Photopolymerisation ab, abgestimmt auf die Photoinitiatoren der Materialien des Herstellers.

Validierte Profile tragen dazu bei, einen konsistenten Fertigungsprozess und die erwarteten Eigenschaften der gedruckten Teile zu gewährleisten.

Ein 150-ml-Resintank mit RFID

Der 150-ml-Tank ist für die individualisierte Fertigung ausgelegt und hilft dabei, die zwischen zwei Aufträgen gebundene Resinmenge zu begrenzen.

Dank RFID-Technologie erkennt der NanoPrint das eingefüllte Material und wendet das entsprechende Profil an. Das System verhindert außerdem die Verwendung eines inkompatiblen Profils und trägt so dazu bei, Fehler bei der Materialauswahl zu reduzieren.

Eine beheizte Druckplattform

Die Plattform aus harteloxiertem Aluminium ist für wiederholte Handhabung und Reinigungsarbeiten ausgelegt. Das Heizsystem bringt das Resin vor Druckbeginn auf die Drucktemperatur.

Diese Temperaturregelung trägt dazu bei, eine gleichmäßigere Viskosität aufrechtzuerhalten und die Haftung der ersten Schichten zu verbessern, auch bei schwankender Umgebungstemperatur.

AutoPrint: Automatisierte Druckvorbereitung

Der SprintRay NanoPrint verfügt über AutoPrint, ein System zur Vereinfachung der Vorbereitung dentaler Fertigungsaufträge. Ziel ist es, die erforderlichen Softwareeingriffe vor dem Druck zu reduzieren und gleichzeitig Anpassungen der Parameter zu ermöglichen, wenn der Arbeitsablauf dies erfordert.

Automatische Anordnung, Ausrichtung und Stützstrukturen

AutoPrint bereitet die Dateien vor, indem es die Bauteile auf der Bauplattform anordnet, ihre Ausrichtung festlegt und die für die ausgewählte Indikation geeigneten Stützstrukturen generiert.

Die Regeln für die Anordnung sind den entsprechenden Befehlen und Profilen zugeordnet. Der Auftrag wird dadurch für den Druck vorbereitet, wobei der Benutzer bei Bedarf weiterhin eingreifen kann.

Vernetzte Verwaltung über verschiedene Geräte

Der NanoPrint erhält Profilaktualisierungen über eine Cloud-Verbindung. Benutzer können Druckaufträge in die Warteschlange stellen, ihren Status prüfen oder Aufträge über einen Laptop, ein iPad oder ein Smartphone abrufen.

Die Konnektivität erleichtert die Überwachung der Druckaufträge und ermöglicht den Zugriff auf neue, von SprintRay validierte Profile, sobald diese verfügbar sind.

Profile für jede Indikation

Für jedes Resin stehen auf den NanoPrint abgestimmte Parameter für die Anordnung und die Stützstrukturen zur Verfügung. Diese Profile sollen die Auftragsvorbereitung vereinfachen und manuelle Einstellungen reduzieren.

Wird ein neues Resin oder eine neue Indikation unterstützt, kann SprintRay die entsprechenden Profile per Softwareupdate bereitstellen, ohne dass der Drucker grundsätzlich ausgetauscht werden muss.

Ein abgestimmter Arbeitsablauf mit NanoWash und NanoCure

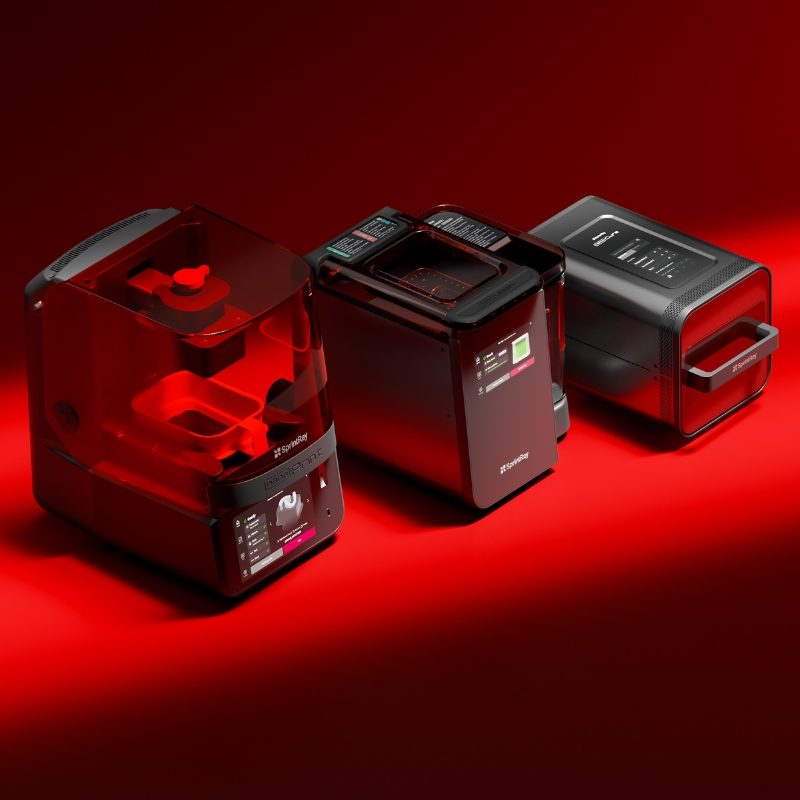

Der SprintRay NanoPrint bildet den ersten Schritt innerhalb der Nano-Serie. Er wurde für die Zusammenarbeit mit NanoWash und NanoCure entwickelt, um Druck, Reinigung und Photopolymerisation aufeinander abzustimmen.

Die Funktion Job Handoff überträgt Aufträge von einer Prozessstufe zur nächsten und erleichtert die Abfolge der Nachbearbeitungsschritte.

NanoWash: Automatisierte Reinigung

NanoWash übernimmt die Reinigung und Trocknung der Teile nach dem Druck. SprintRay gibt für die kombinierten Arbeitsschritte unter den vom Hersteller vorgesehenen Bedingungen einen Zyklus von sechs Minuten an.

Das System verwendet mit RFID-Technologie ausgestattete Lösungsmitteltanks, um das entsprechende Programm zu erkennen. Die geschlossene Bauweise und die Dampfabsaugung unterstützen die Organisation des Nachbearbeitungsbereichs.

NanoCure: Abschließende Photopolymerisation

NanoCure übernimmt nach der Reinigung die Photopolymerisation. Das System mit zwei Wellenlängen und die Temperaturregelung sind für die Verarbeitung kompatibler SprintRay-Materialien ausgelegt.

Dieser Schritt ist entscheidend, um die erwarteten Endeigenschaften der gedruckten Teile zu erreichen. Die Behandlungsparameter müssen an das jeweilige Resin und die entsprechende Indikation angepasst werden.

Ein Drucker, der sich mit dentalen Anwendungen weiterentwickelt

Materialien und Anwendungen in der digitalen Zahnmedizin entwickeln sich kontinuierlich weiter. SprintRay entwickelt in seinem Biomaterial Innovation Lab neue Formulierungen und Profile. Der NanoPrint ist für Softwareupdates ausgelegt, die neuen, vom Hersteller validierten Anwendungen entsprechen.

Dadurch können sich die Einsatzmöglichkeiten des Geräts mit den verfügbaren Updates erweitern, ohne dass der Drucker bei jeder neuen Anwendung grundsätzlich ersetzt werden muss. Die Kompatibilität muss dennoch für jedes von SprintRay angebotene Resin und jede Indikation geprüft werden.

Kompatible SprintRay-Resins für den NanoPrint

Der SprintRay NanoPrint ist für die Verarbeitung von SprintRay-validierten Resins ausgelegt, die verschiedene Anwendungen der digitalen Zahnmedizin abdecken. Jedes Material verfügt über auf seinen Einsatzzweck abgestimmte Druckparameter.

Von Dentalmodellen bis zu prothetischen Versorgungen hängt die Auswahl des Resins von der klinischen Indikation, den gewünschten Eigenschaften und dem vom Hersteller empfohlenen Fertigungsprotokoll ab.

• Dentalmodelle: Resins für Studienmodelle, vollständige Zahnbögen und Quadranten.
• Nachtschienen: NightGuard Flex und NightGuard Firm, je nach den gewünschten Materialeigenschaften.
• Chirurgische Bohrschablonen: Resins für die Herstellung implantologischer Bohrschablonen.
• Zahnersatz: Apex-Resins für Prothesenbasen und Prothesenzähne.
• Hybridprothesen: Materialien, die mit den von SprintRay validierten Fertigungsabläufen kompatibel sind.
• Transparente Retainer: SprintRay Retainer Resin für den direkten Druck kompatibler Retentionsschienen.
• Dentale Restaurationen: Materialien für prothetische Indikationen, die vom Hersteller validiert wurden.
