Der EinScan Trak ist ein professioneller kabelloser 3D-Scanner, der einen Tracker und einen Laserscanner kombiniert. Er bietet zwei Arbeitsmodi, drei Laserkonfigurationen und eine volumetrische Genauigkeit von bis zu 0,1 mm für die Erfassung unterschiedlich großer Objekte.
Mit einem Tracking-Volumen von bis zu 15 m³, einer Geschwindigkeit von bis zu 2.630.000 Punkten/s und einer Akkulaufzeit von bis zu 5,5 Stunden bietet der EinScan Trak viel Bewegungsfreiheit für 3D-Scanprojekte.
Volumetrische Genauigkeit bis zu 0,1 mm
Geschwindigkeit bis zu 2.630.000 Punkte/s
Tracking-Volumen bis zu 15 m³
Akkulaufzeit bis zu 5,5 Stunden
✨ Exklusiv: Bei jedem Kauf erhalten Sie eine 2-jährige Garantie (auch für Geschäftskunden), damit Sie das volle Potenzial Ihres Geräts nutzen können.
6.999,17 € exkl. MwSt.
Vorbestellung
Kostenloser Versand
💰 Ihre Einkäufe mit 0 % Mehrwertsteuer!
👉 Cashback
Dieser Kauf bringt Ihnen 166,58 €.
Unsere Experten stehen Ihnen für Fragen und Beratung unter info@polyfab3d.com zur Verfügung.
Lieferung in 48/72 Stunden
Bestellen Sie vor 13 Uhr. Versand innerhalb eines Tages.
Kostenlose Lieferung
Kostenlose Lieferung in Ihrer Nähe ab 39,90€.
Premium Unterstützung
Unsere Teams stehen Ihnen für alle Ihre Fragen zur Verfügung.
Mehr als 3500 Produkte
Eine große Auswahl an Produkten von den größten Marken.

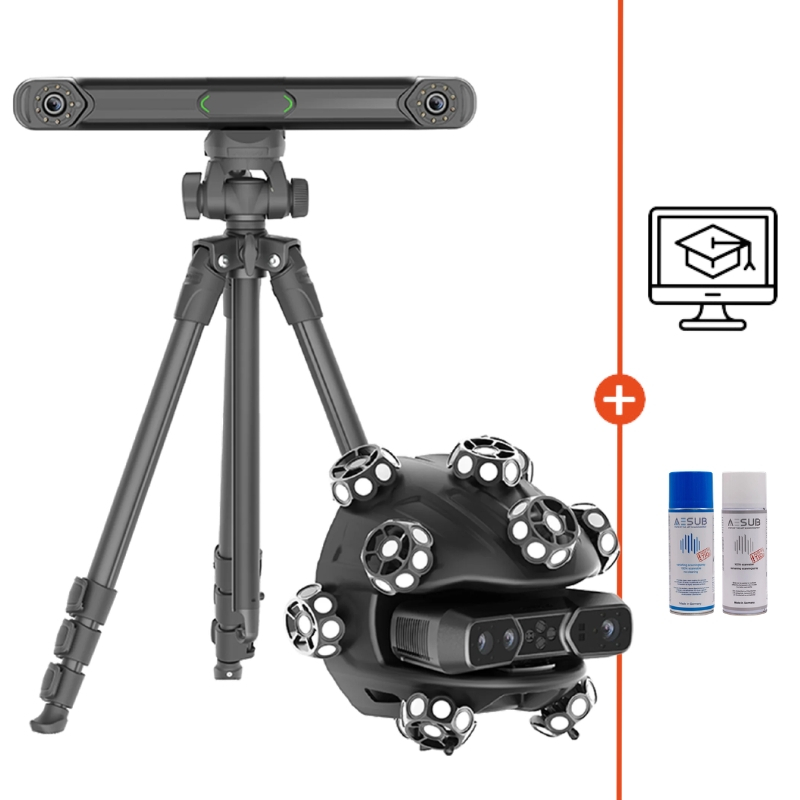

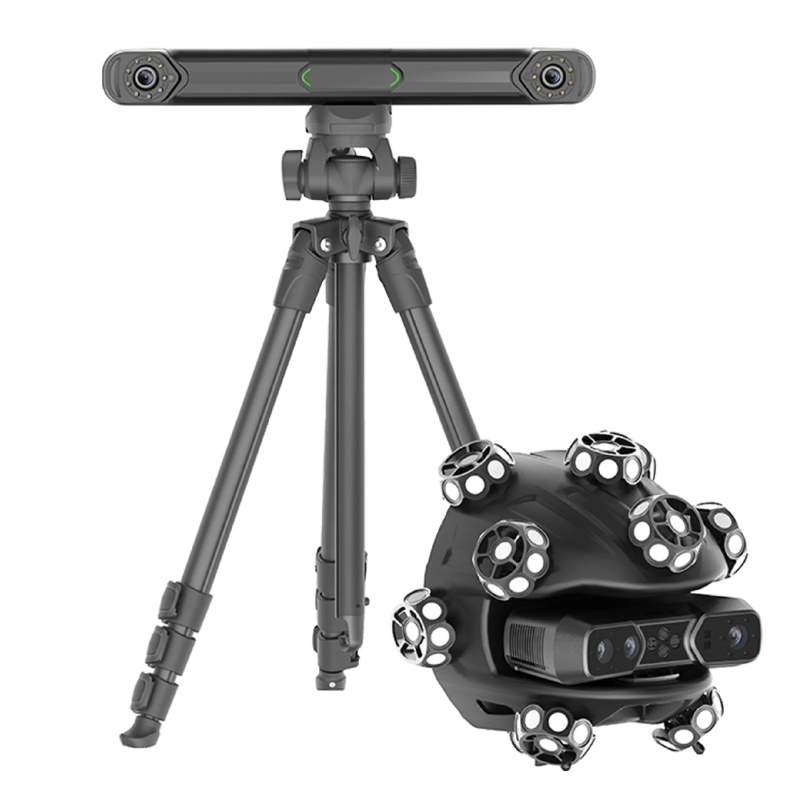

EinScan Trak: 3D-Scanner mit Shining 3D Tracker
Der EinScan Trak ist ein professioneller 3D-Scanner für die effiziente Erfassung von Objekten unterschiedlicher Größe. Das System kombiniert einen kabellosen Tracker mit einem Laserscanner, der in mehreren Konfigurationen eingesetzt werden kann. Die volumetrische Genauigkeit beträgt bis zu 0,1 mm, die Geschwindigkeit bis zu 2.630.000 Punkte/s.
Dank seines kabellosen und markerlosen Designs vereinfacht der EinScan Trak die Digitalisierung komplexer Bauteile und großer Objekte. Sein Tracking-Volumen erreicht 15 m³, während der Scanner auch unabhängig eingesetzt werden kann, um schwer zugängliche Bereiche zu erfassen. Daten aus den verschiedenen Modi können innerhalb desselben Projekts kombiniert werden.

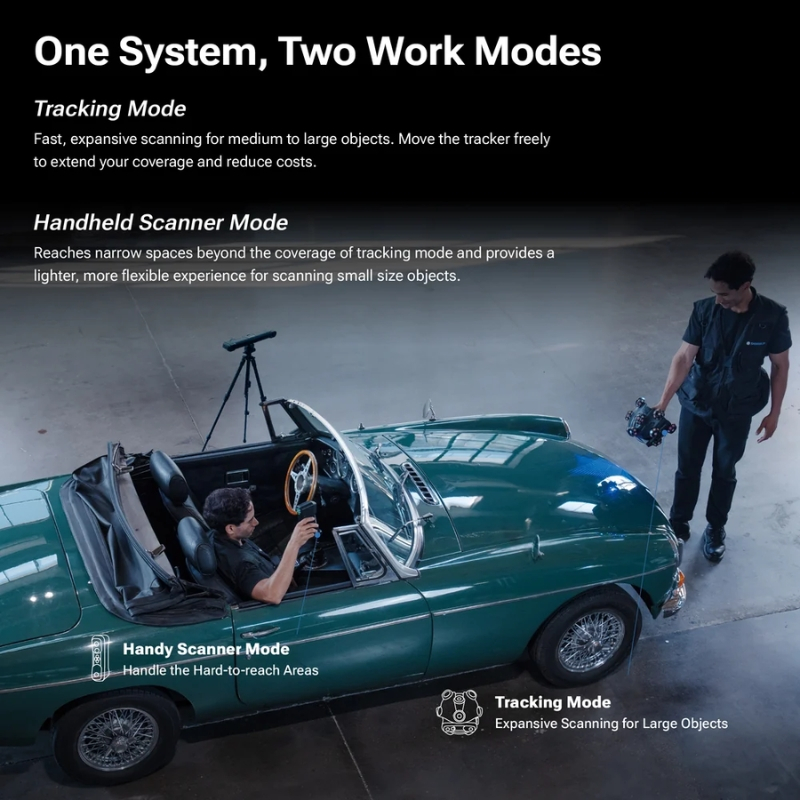

Die zwei Arbeitsmodi des EinScan Trak
Tracking-Modus: dynamische Nachführung beim 3D-Scannen
Der Tracking-Modus kombiniert Tracker und Scanner zur Erfassung mittelgroßer bis großer Objekte. Das System bietet ein Tracking-Volumen von bis zu 15 m³ und eine Tracking-Distanz von 800 bis 4.000 mm.
In vielen Situationen ist auch ein markerloser Scan möglich, während die Position des Scanners weiterhin verfolgt wird.
Handscanner-Modus: mehr Freiheit in schwer zugänglichen Bereichen
Im Handscanner-Modus wird der Scanner aus seiner sphärischen Halterung genommen und unabhängig vom Tracker betrieben. Diese Konfiguration eignet sich besonders für kleine bis mittelgroße Objekte und schwer zugängliche Bereiche.
Die Ausrichtung kann über Marker, Geometrie oder automatisch erfolgen, ohne dass beim Wechsel in diesen Modus eine erneute Kalibrierung erforderlich ist.

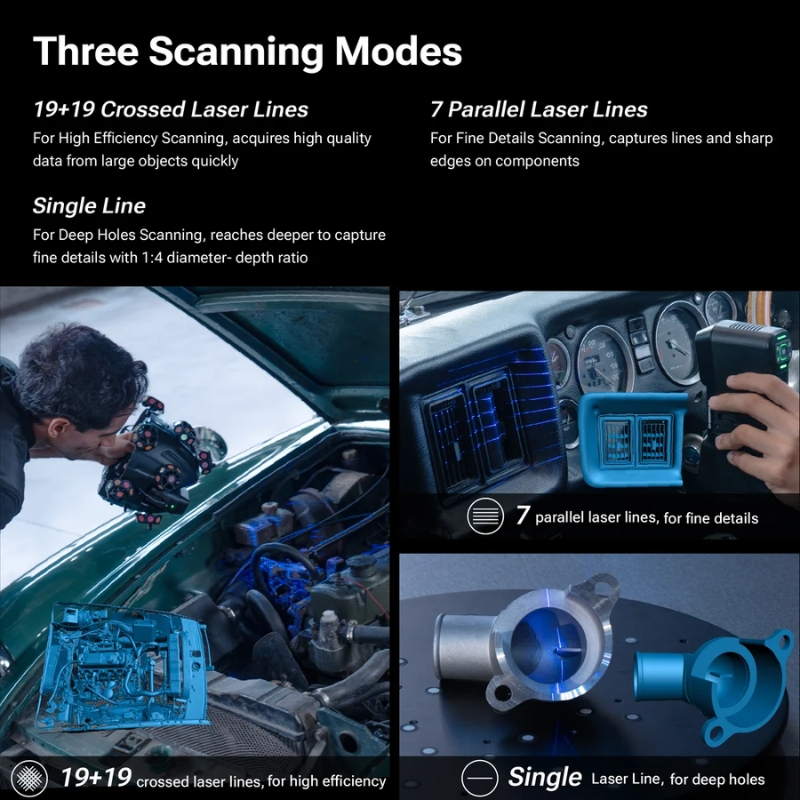

Die drei Laserscan-Modi des EinScan Trak
19 + 19 gekreuzte Laserlinien für schnelles Scannen
Der Modus mit 19 + 19 gekreuzten Laserlinien ist für die schnelle Erfassung großer Oberflächen ausgelegt.
Diese Konfiguration erfasst große Datenmengen in kurzer Zeit und eignet sich besonders für große Objekte. Der EinScan Trak erreicht bis zu 2.630.000 Punkte pro Sekunde, abhängig von den gewählten Scaneinstellungen.
7 parallele Laserlinien für detaillierte Scans
Der Modus mit 7 parallelen Laserlinien konzentriert sich auf die detaillierte Analyse von Oberflächen. Er eignet sich insbesondere für die Erfassung feiner Informationen an Kanten und komplexen Geometrien.
Das System erreicht eine Auflösung von bis zu 0,05 mm und bietet damit eine geeignete Konfiguration für Anwendungen, bei denen die Erfassung kleiner Details beim 3D-Scannen im Vordergrund steht.
Einzelne Laserlinie für tiefe Hohlräume
Die einzelne Laserlinie ist für die Analyse von Bereichen vorgesehen, die mit anderen Konfigurationen schwer zu erreichen sind. Sie eignet sich insbesondere zur Erfassung von tiefen Hohlräumen, Vertiefungen und engen Bereichen.
Dieser Modus ergänzt die gekreuzten und parallelen Linien und passt den Scan an die Geometrie des Bauteils an, um auch in schwer zugänglichen Bereichen die erforderlichen Informationen zu erfassen.
Alle Eigenschaften des EinScan Trak
Volumetrische Genauigkeit bis zu 0,1 mm
Der EinScan Trak bietet eine volumetrische Genauigkeit von bis zu 0,1 mm innerhalb seines Tracking-Volumens.
Diese Eigenschaft ermöglicht eine gleichbleibende Genauigkeit bei der Digitalisierung von Objekten unterschiedlicher Größe innerhalb derselben Tracking-Station. Das System eignet sich damit für die Anforderungen des professionellen 3D-Scannens, insbesondere für industrielle Anwendungen und Reverse Engineering.

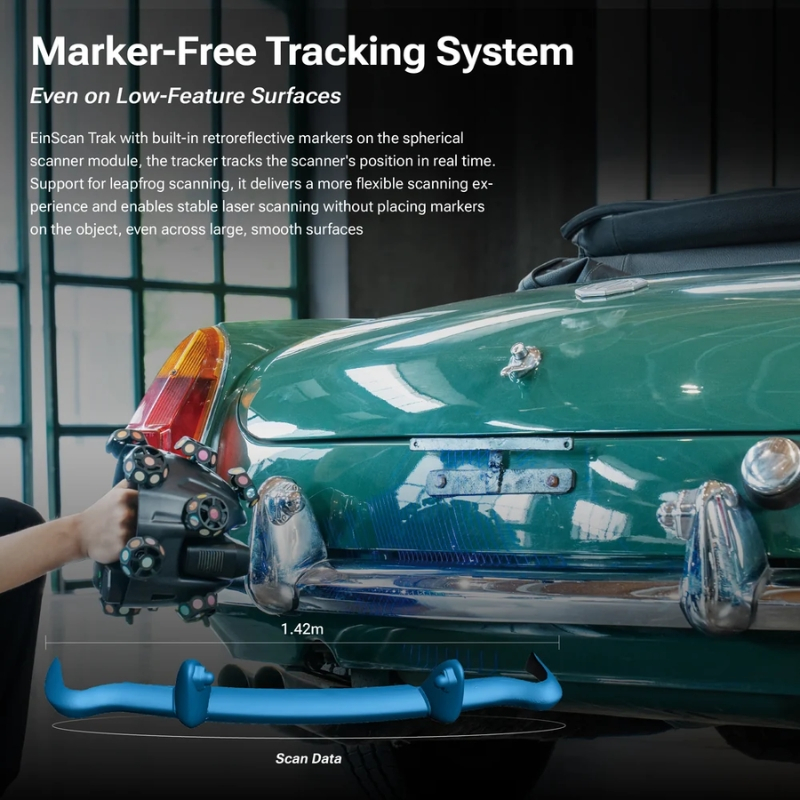

Markerloses Scannen mit dem Tracker
Das Tracking-System des EinScan Trak ermöglicht die Digitalisierung, ohne systematisch Marker auf dem Objekt anzubringen. Im Tracking-Modus kann der Scanner die Verfolgung durch den Tracker nutzen, um die Daten direkt zu erfassen.
Dieser Ansatz erleichtert insbesondere das Scannen von großen Objekten oder Oberflächen, auf denen das Anbringen von Markern unpraktisch wäre.

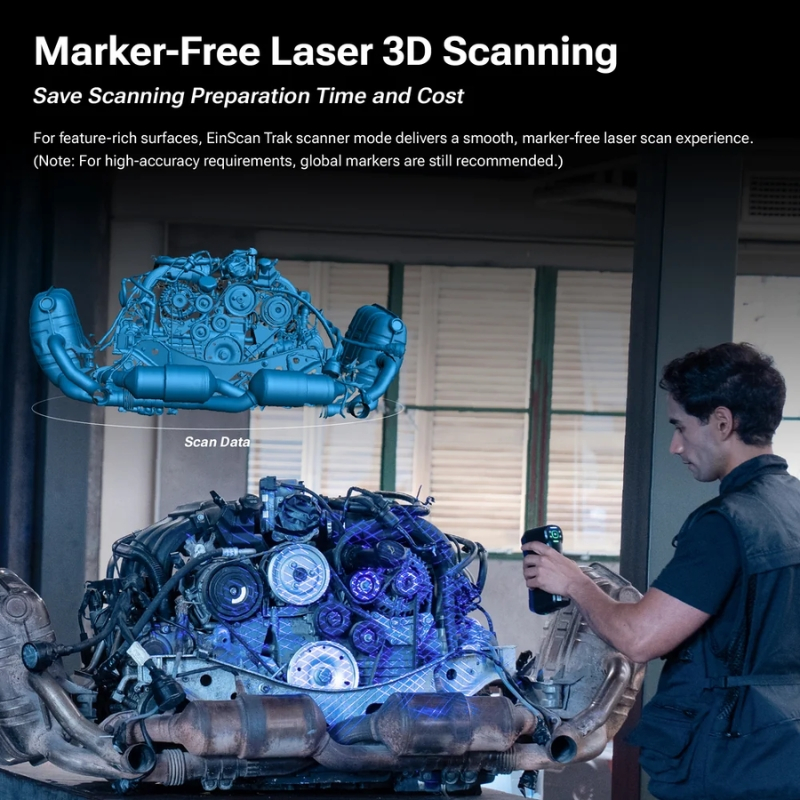

Markerloses Scannen im Lasermodus
Auch der Handscanner-Modus ermöglicht markerloses Scannen, wenn die Geometrie des Objekts ausreichend charakteristische Merkmale für die Ausrichtung bietet.
Das System nutzt dabei die geometrischen Merkmale der Oberfläche. Diese Funktion ist besonders interessant, wenn keine Marker angebracht werden können oder das Objekt ausreichend markante Formen aufweist.
Schnelle Kalibrierung für eine einfache Inbetriebnahme
Der EinScan Trak verfügt über ein Kalibrierungssystem, das die Vorbereitung von Scanner und Tracker vor dem Scannen erleichtert. Der Vorgang ermöglicht eine schnelle Wiederherstellung der erforderlichen Bedingungen für Tracking und 3D-Datenerfassung.
Der kabellose Betrieb macht es zudem überflüssig, die verschiedenen Geräte während der Scanvorgänge erneut über Kabel zu verbinden.
Scangeschwindigkeit von bis zu 2.630.000 Punkten/s
Mit einer Geschwindigkeit von bis zu 2.630.000 Punkten pro Sekunde ist der EinScan Trak darauf ausgelegt, die Erfassung von 3D-Daten zu beschleunigen. Diese Geschwindigkeit eignet sich besonders für große Oberflächen und voluminöse Objekte.

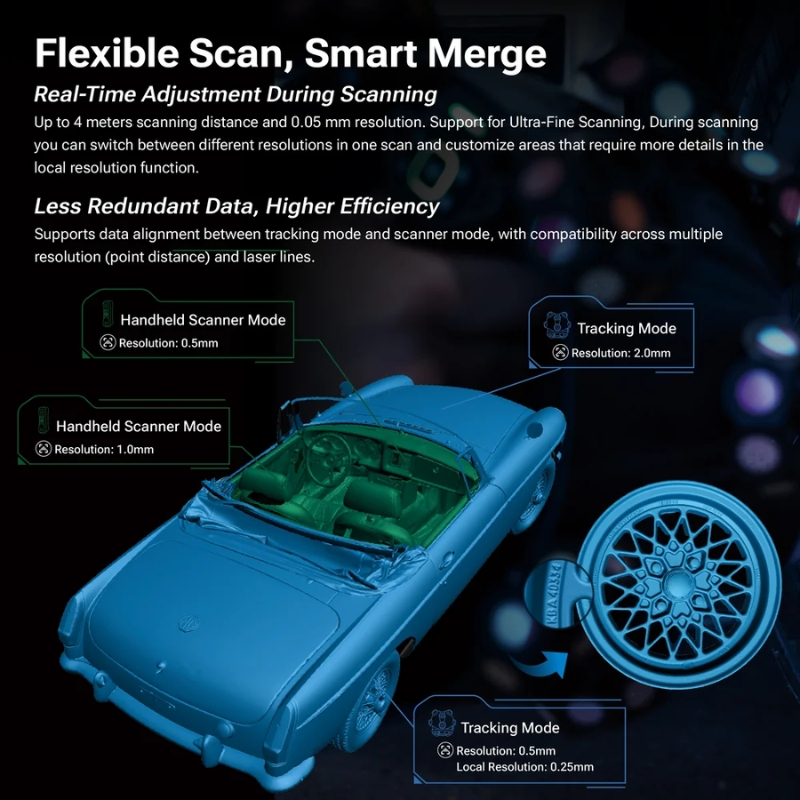

Die verschiedenen Lasermodi ermöglichen anschließend eine Anpassung der Datenerfassung an den gewünschten Detailgrad, mit einer konfigurierbaren Auflösung von 0,05 bis 10 mm.
Kabellose Freiheit und großes Scanvolumen
Der EinScan Trak arbeitet kabellos über einen dedizierten Router, der die Verbindung zwischen Scanner, Tracker und Computer herstellt. Sein Tracking-Volumen beträgt bis zu 15 m³, bei einer Tracking-Distanz von 800 bis 4.000 mm.
Dieses Design erleichtert die Bewegung um die Objekte und ermöglicht mehr Freiheit bei der Erfassung großer Objekte.

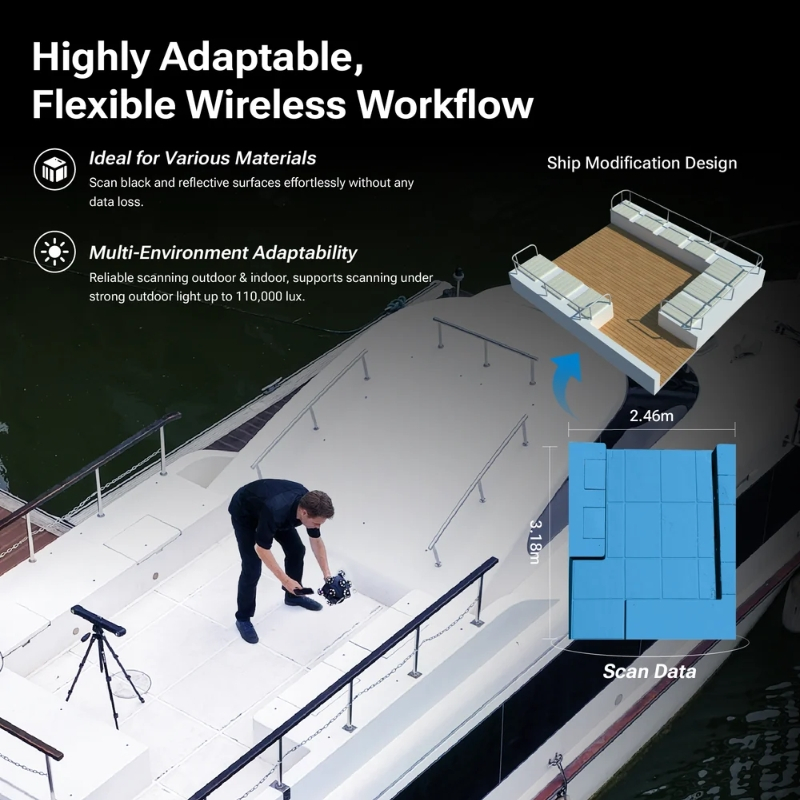

Anpassung an verschiedene Scan-Szenarien
Der EinScan Trak eignet sich für verschiedene Materialien und Arbeitsumgebungen. Er ermöglicht unter anderem das Scannen von schwarzen und reflektierenden Oberflächen, wie beispielsweise Autofelgen, ohne Datenverlust.
Der Scanner kann sowohl im Innen- als auch im Außenbereich eingesetzt werden und unterstützt starke Lichtverhältnisse von bis zu 110.000 Lux.
3D-Scans mit Farbe und Texturen
Der EinScan Trak unterstützt die Erfassung von Texturen über seine 5-MP-Farbkamera. Texturdaten können sowohl im Tracking-Modus als auch im Scannermodus erfasst werden.
Diese Funktion erweitert 3D-Modelle um visuelle Informationen und ermöglicht den Einsatz des Scanners für Projekte, bei denen eine Farbdarstellung erforderlich ist.
Lange Akkulaufzeit von bis zu 5,5 Stunden
Der EinScan Trak bietet bis zu 5,5 Stunden Akkulaufzeit für einen kabellosen Betrieb. Das System wird mit vier wiederaufladbaren Akkus geliefert und unterstützt den Austausch einzelner Akkus im laufenden Betrieb.
Diese Konstruktion ermöglicht die Fortsetzung der Scanvorgänge und gewährleistet gleichzeitig die Mobilität von Scanner und Tracker bei Projekten mit langen Scan-Sessions.

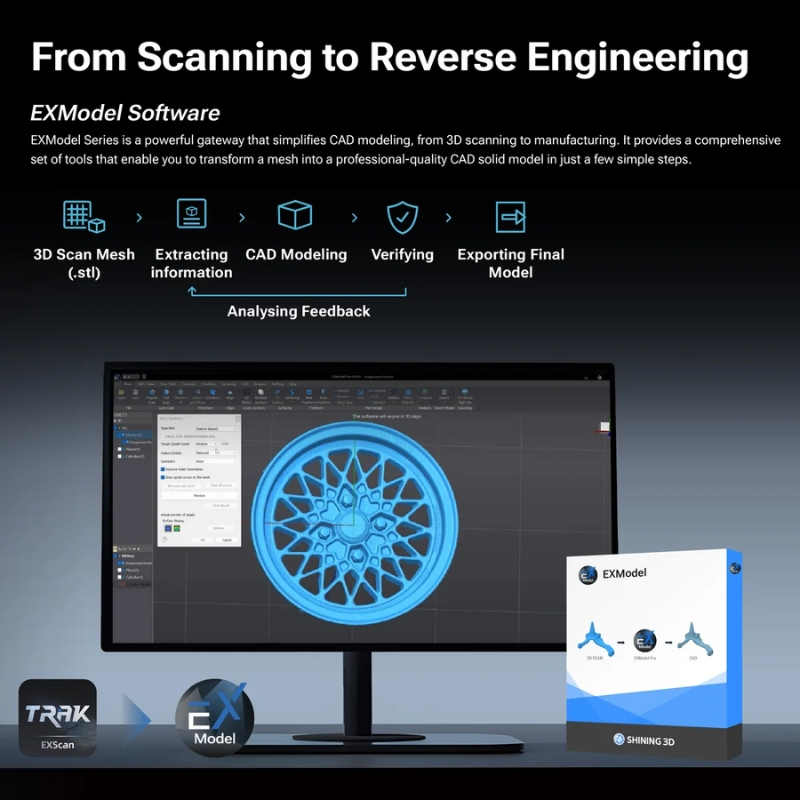

EinScan Trak mit leistungsfähiger Software kombinieren

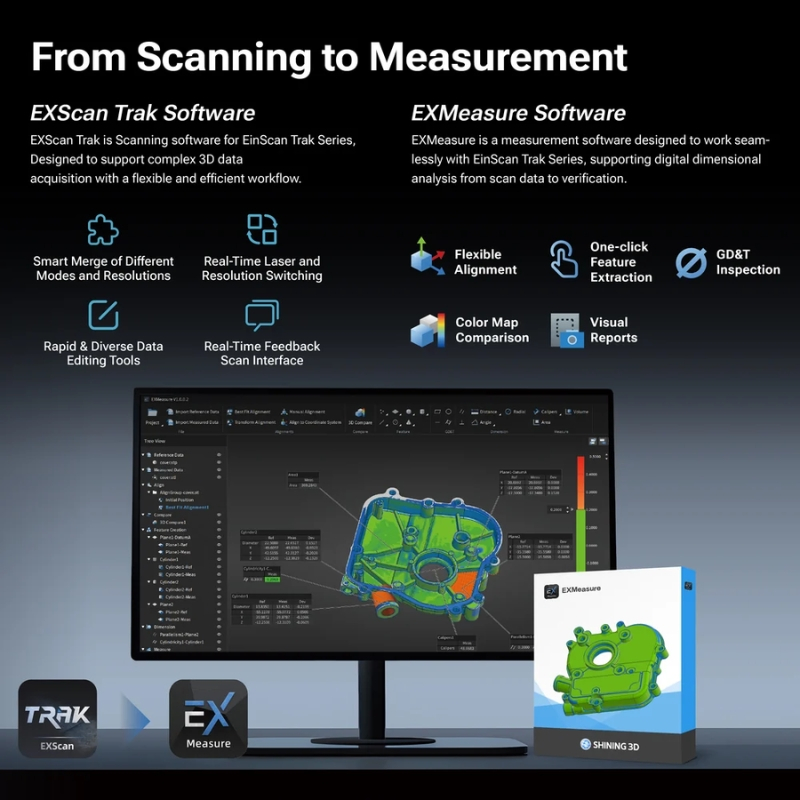

Der EinScan Trak arbeitet mit der Softwareumgebung EXScan Trak, über die verschiedene Scanmodi, Aufnahmeeinstellungen und Ausrichtungsfunktionen gesteuert werden können. Die Daten können anschließend mit EXModel Pro für Workflows im Reverse Engineering verarbeitet werden.
Das Software-Ökosystem von SHINING 3D ist je nach Projektanforderungen außerdem mit Lösungen wie EXMeasure, PolyWorks, Geomagic Control X und Geomagic Design X kompatibel.
Unser Fazit zum Shining 3D EinScan Trak
Der EinScan Trak zeichnet sich durch seine Vielseitigkeit und Bewegungsfreiheit aus. Der kabellose Betrieb, kombiniert mit dem Tracker, erleichtert die Digitalisierung unterschiedlich großer Bauteile, während die drei Lasermodi eine Anpassung der Datenerfassung an die Geometrie des Objekts ermöglichen.
Die Möglichkeit, schwarze oder reflektierende Oberflächen zu scannen und sowohl im Innen- als auch im Außenbereich zu arbeiten, bietet zudem große Flexibilität bei 3D-Scanprojekten.
