Revopoint Revo Design Personal (1-Jahres-Lizenz)

Revopoint Revo Design Personal: 3D-Scans in CAD-Modelle umwandeln

Revo Design Personal verbindet 3D-Scanning und CAD-Modellierung. Die Software ermöglicht die Bearbeitung von STL-, OBJ- oder PLY-Netzen aus einem 3D-Scan. Anschließend lassen sich Geometrien rekonstruieren, Skizzen erstellen und Oberflächen bearbeiten, um ein für den 3D-Druck geeignetes Modell zu erstellen. Dank der Integration mit der Revopoint-Scansoftware kann das Netz mit einem Klick übertragen und direkt für die Reverse-Engineering-Bearbeitung verwendet werden.

Diese Edition ist für persönliche und nicht kommerzielle Projekte vorgesehen. Sie eignet sich unter anderem für Maker, Ingenieure, Bildungseinrichtungen und Anwender, die ihre 3D-Scans zur Reparatur eines Bauteils, zur Anpassung eines bestehenden Objekts oder zur Erstellung eines Modells für den 3D-Druck nutzen möchten. Der CAD-Export ist auf das STL-Format beschränkt.

Die Vorteile von Revo Design Personal

Vom 3D-Scan zum CAD-Modell

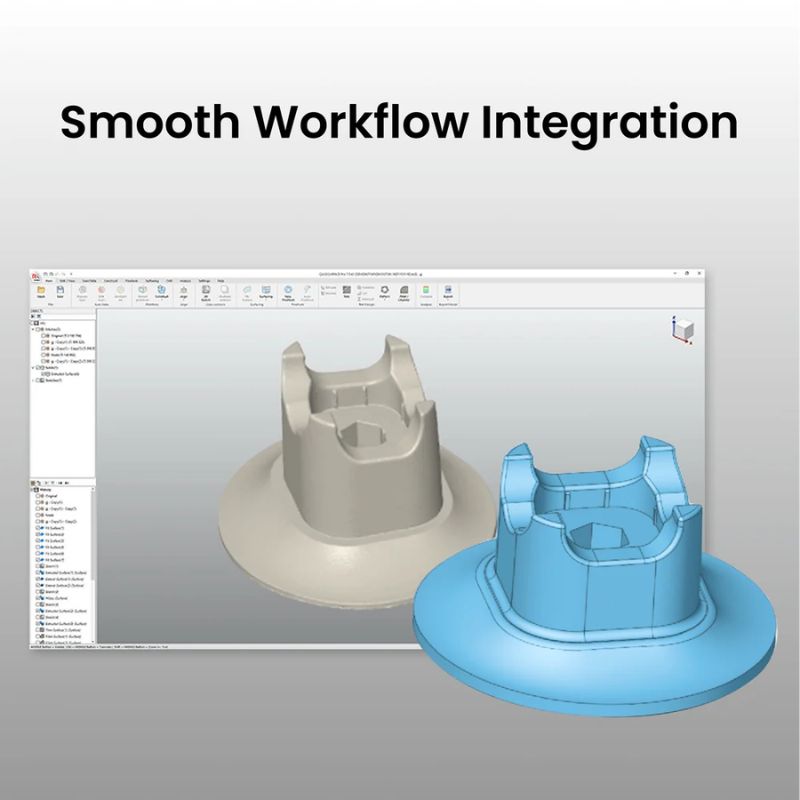

Das Netz kann mit einem Klick aus der Revopoint-Scansoftware übertragen werden. Das gescannte Modell lässt sich anschließend direkt in Revo Design Personal bearbeiten. Dadurch wird der Übergang von der 3D-Erfassung zur Rekonstruktion des Modells vereinfacht und unnötige Arbeitsschritte zwischen verschiedenen Softwarelösungen werden vermieden.

Erweiterte Netzbearbeitung

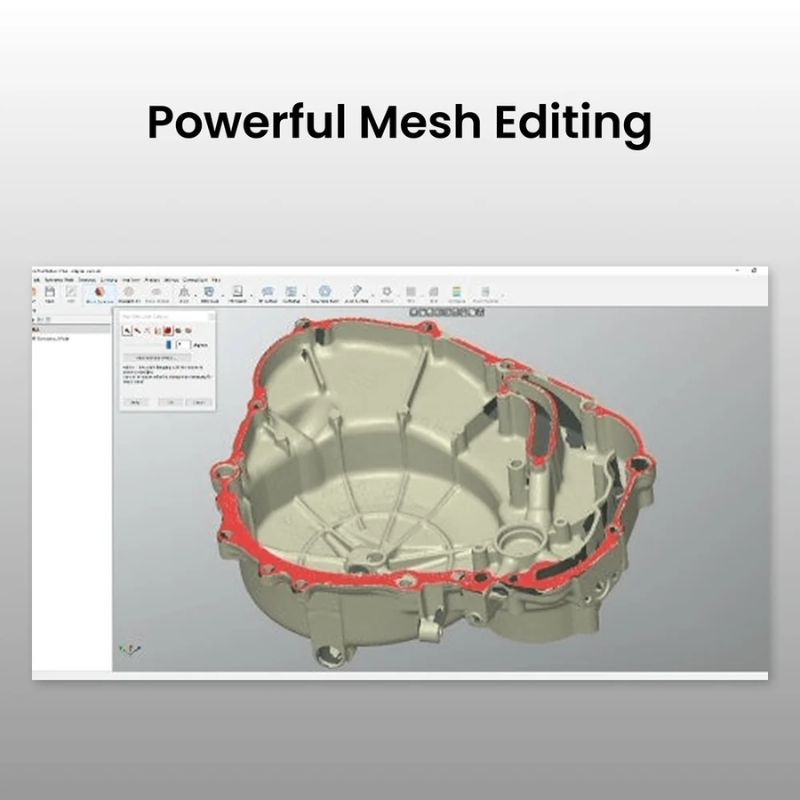

Revo Design Personal bietet verschiedene Werkzeuge zur Vorbereitung und Bearbeitung von Scandaten. Unter anderem lassen sich die Anzahl der Polygone reduzieren, Ausreißer entfernen und Löcher im Netz schließen. Diese Funktionen ermöglichen eine sauberere Geometrie, bevor die Rekonstruktion fortgesetzt oder ein Modell für den 3D-Druck vorbereitet wird.

Vergleich von Modell und Netz

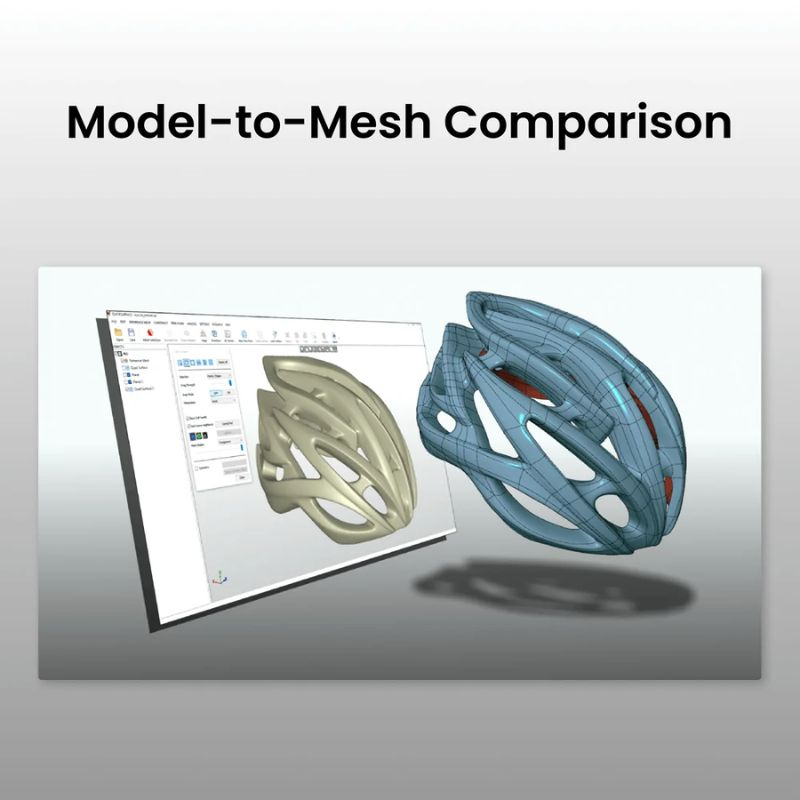

Mit der Software lässt sich das rekonstruierte Modell mit dem aus dem 3D-Scan erzeugten Netz vergleichen, um Abweichungen zwischen den beiden Geometrien zu erkennen. Toleranzwerte können definiert und angepasst werden, um Abweichungen zu analysieren und die Übereinstimmung zwischen der CAD-Rekonstruktion und den gescannten Daten genauer zu prüfen.

Modellierungswerkzeuge für Reverse Engineering

Extraktion von Referenzgeometrien

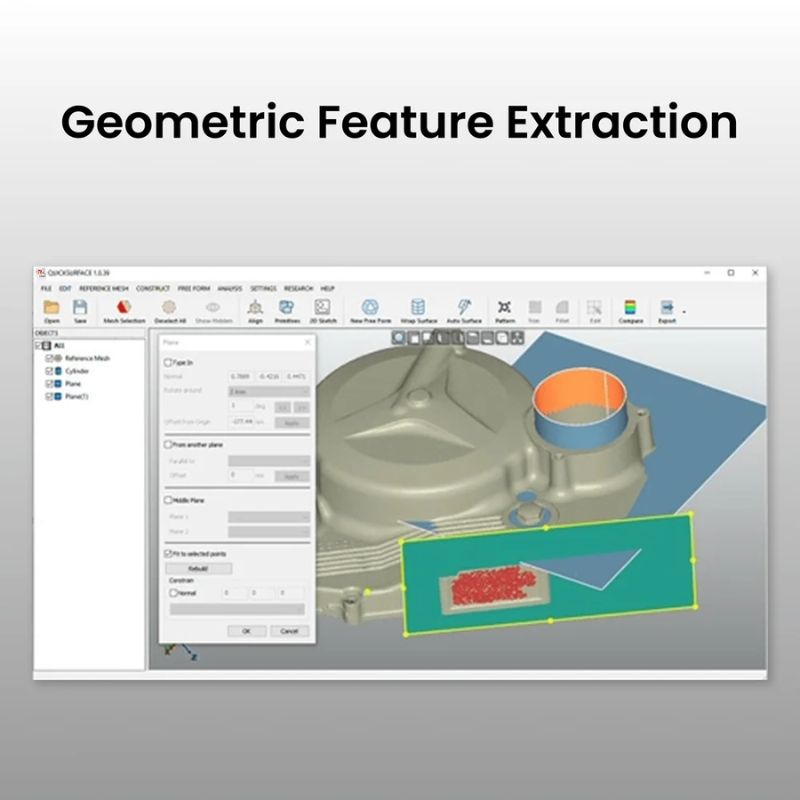

Das Netz kann als Grundlage für die Rekonstruktion verschiedener CAD-Geometrien dienen. Revo Design Personal ermöglicht unter anderem das Extrahieren und Anpassen von Ebenen, Zylindern, Kegeln und Kugeln sowie das Erstellen von Referenzlinien und -punkten. Diese Elemente erleichtern die Rekonstruktion von Bauteilen anhand von Scandaten und deren Ausrichtung innerhalb eines Koordinatensystems.

Erstellung von Oberflächen und Freiformgeometrien

Für weniger regelmäßige Formen bietet die Software Werkzeuge zur Freiformmodellierung. Kurven können direkt auf dem Netz gezeichnet werden, um Füllflächen, Übergänge oder freie Formen zu erstellen. Außerdem lassen sich aus 3D-Skizzen begrenzte Flächen erzeugen, um die Geometrie eines gescannten Bauteils schrittweise zu rekonstruieren.

2D- und 3D-Skizzen

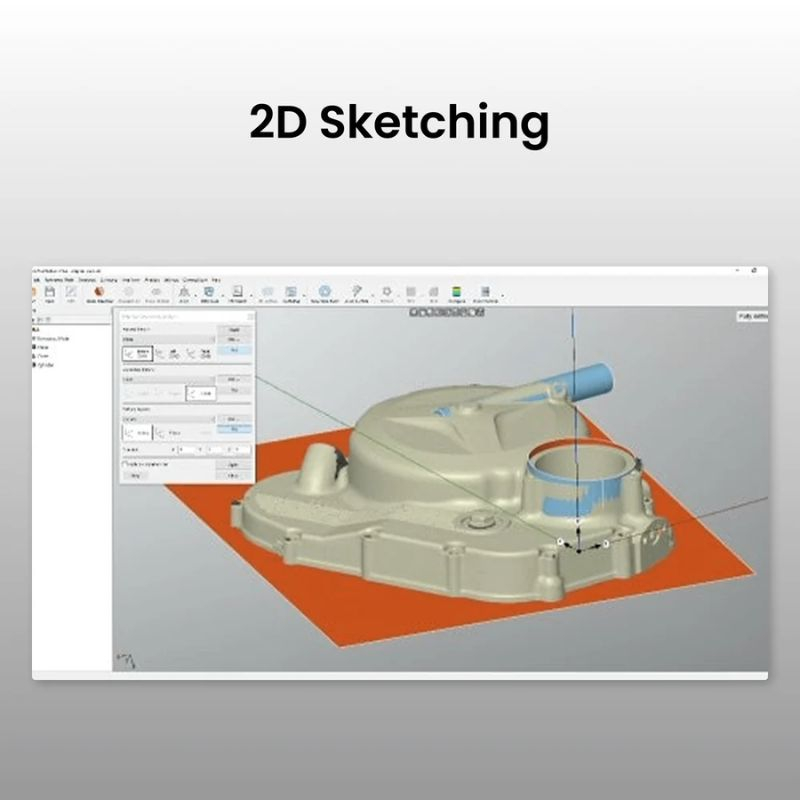

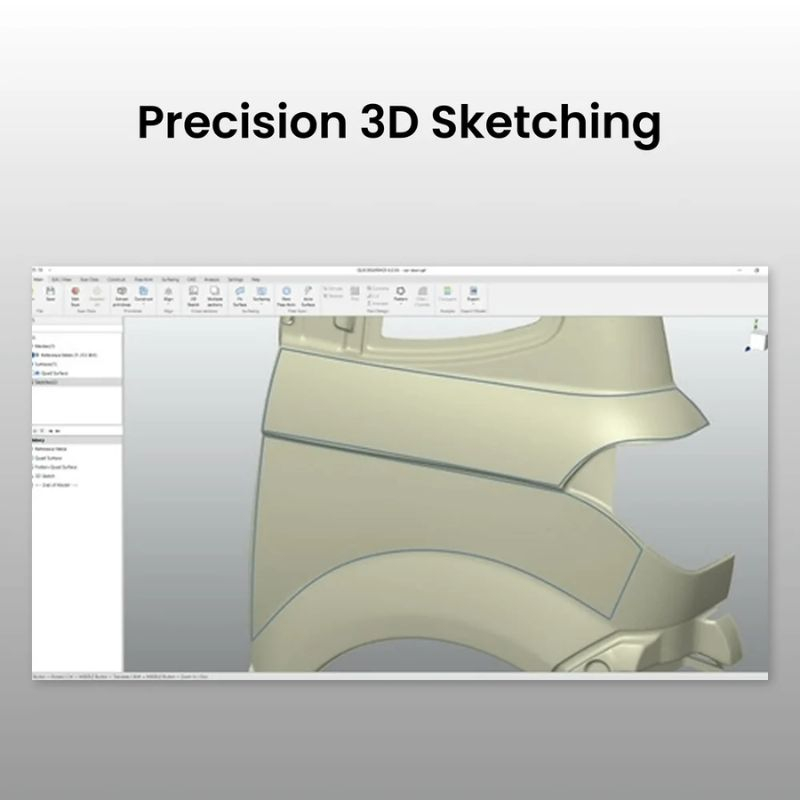

Mit den Skizzenwerkzeugen lassen sich Geometrien auf Grundlage des gescannten Modells rekonstruieren. 2D-Skizzen unterstützen Bemaßungen und Abhängigkeiten, während mit den 3D-Werkzeugen Referenzkurven direkt auf Netzoberflächen erstellt werden können. Durch interaktive Schnitte lassen sich außerdem Referenzpunkte für die Positionierung und Ausrichtung von Skizzen leichter extrahieren.

STL-Export für den 3D-Druck

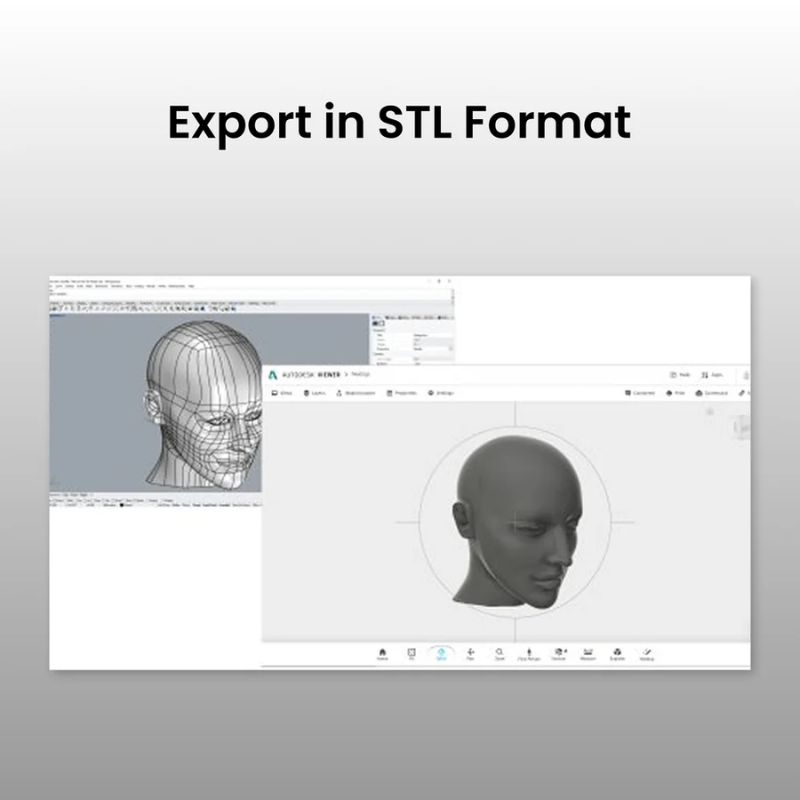

Nach Abschluss der Rekonstruktion kann das CAD-Modell im STL-Format exportiert werden. Dieses Format lässt sich anschließend in einen 3D-Druck-Workflow integrieren. Revo Design Personal ist jedoch auf dieses Exportformat beschränkt: Die CAD-Formate STEP, IGES und Parasolid sowie die kommerzielle Nutzung sind Revo Design Pro vorbehalten.
