Revopoint Revo Design Pro (1-Jahres-Lizenz)

Revo Design Pro, professionelle CAD- und Reverse-Engineering-Software

Revo Design Pro ist eine professionelle Software für computergestütztes Design (CAD), die entwickelt wurde, um Daten aus der 3D-Digitalisierung in nutzbare Modelle für Reverse Engineering, Industriedesign und Produktentwicklung umzuwandeln.

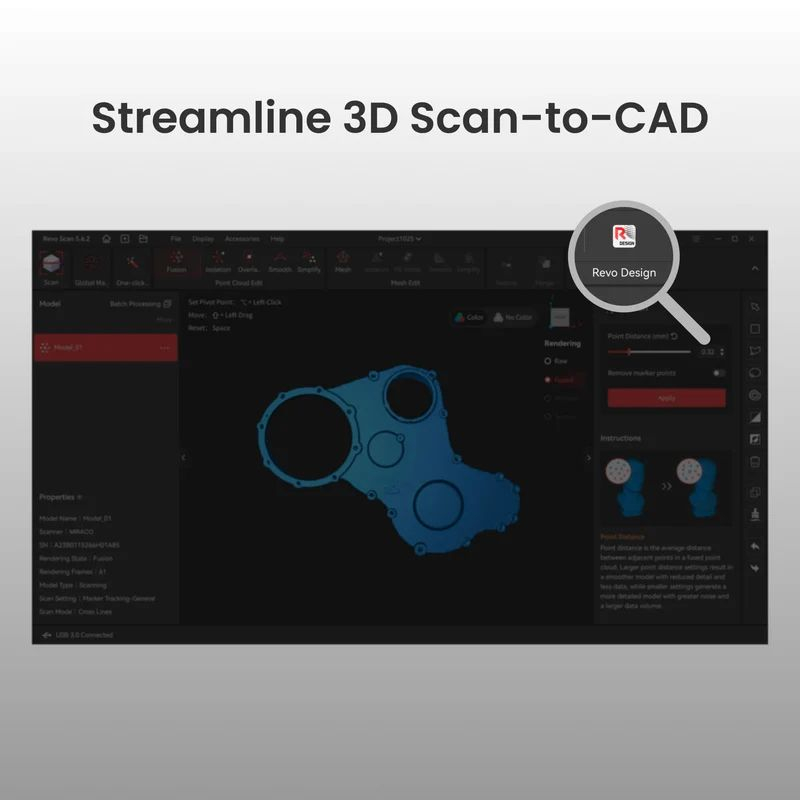

Mit QUICKSURFACE als Grundlage bietet Revo Design Pro eine umfassende Umgebung zum Importieren, Bereinigen, Analysieren und Bearbeiten von 3D-Meshes sowie zum anschließenden Rekonstruieren von Flächen und CAD-Modellen mit erweiterten Modellierungswerkzeugen. Damit fügt es sich in einen vollständigen Scan-to-CAD-Workflow ein – von der Digitalisierung eines Bauteils bis zur Nutzung des Modells in einer CAD/CAM-Software.

Dank seiner professionellen Funktionen für parametrische Modellierung, Freiformmodellierung und Volumenkörperbearbeitung eignet sich Revo Design Pro besonders für komplexe Reverse-Engineering-Projekte, Industriedesign, die Bearbeitung von Automobilteilen und Anwendungen, die eine detaillierte CAD-Rekonstruktion erfordern.

Die wichtigsten Funktionen von Revo Design Pro

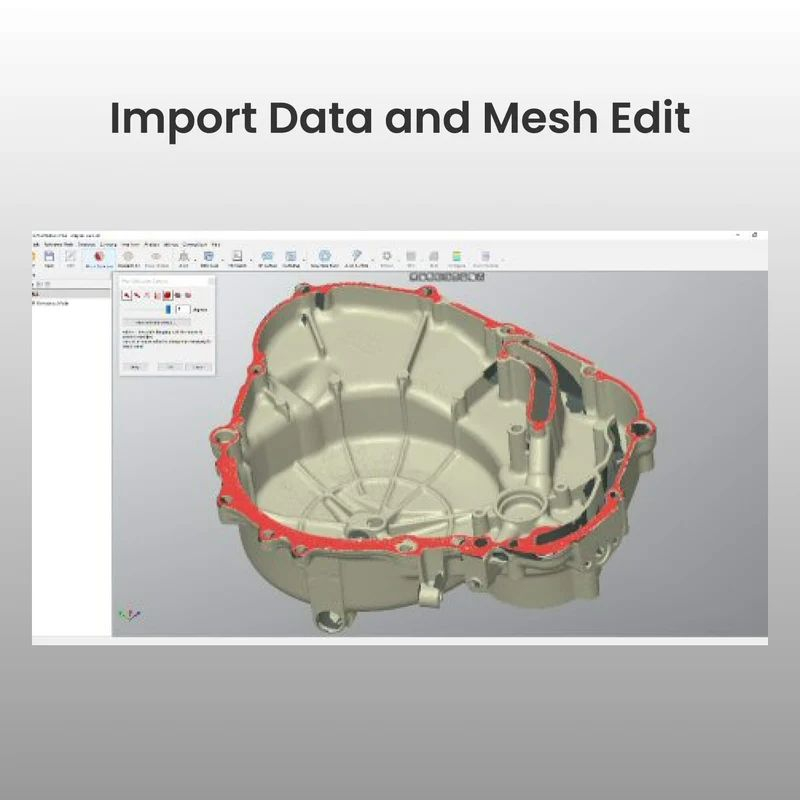

Import und Vorbereitung von Scandaten

Revo Design Pro ermöglicht den Import von Digitalisierungsdaten als STL-, OBJ- oder PLY-Meshes. Die Software unterstützt Meshes unterschiedlicher Größe und bietet zahlreiche Werkzeuge zur Vorbereitung der Daten vor ihrer Umwandlung in CAD-Modelle.

Polygonreduktion, Glättung, Remeshing, das Entfernen von Ausreißern und das Schließen von Löchern ermöglichen es, Meshes zu bereinigen und zu optimieren, bevor die Konstruktionsarbeit fortgesetzt wird.

Automatische Mesh-Segmentierung

Revo Design Pro verfügt über eine Funktion zur automatischen Mesh-Segmentierung, mit der sich verschiedene Bereiche eines digitalisierten Modells leichter erkennen und voneinander trennen lassen.

Diese Funktion vereinfacht die Datenvorbereitung und beschleunigt die Rekonstruktionsarbeit, wenn ein Mesh mehrere unterschiedliche Flächen oder geometrische Formen enthält.

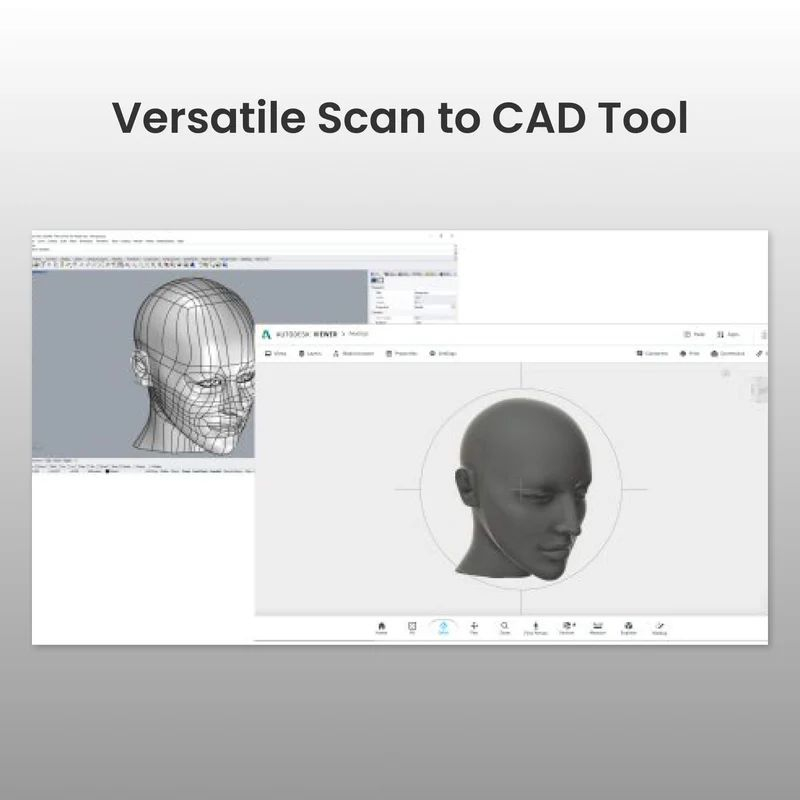

Umwandlung von Scans in CAD-Modelle

Die Software ermöglicht die Umwandlung von Scandaten in parametrische oder Freiform-CAD-Flächen. Anwender können komplexe Formen anhand des Meshes rekonstruieren und an die Anforderungen ihres Projekts anpassen.

Die Modellierungsfunktionen ermöglichen unter anderem das Extrudieren oder Rotieren von Flächen, das Erstellen von Schnitten, das Generieren von 2D- und 3D-Elementen sowie präzise Rekonstruktionsvorgänge auf Grundlage digitalisierter Daten.

Import vorhandener CAD-Dateien

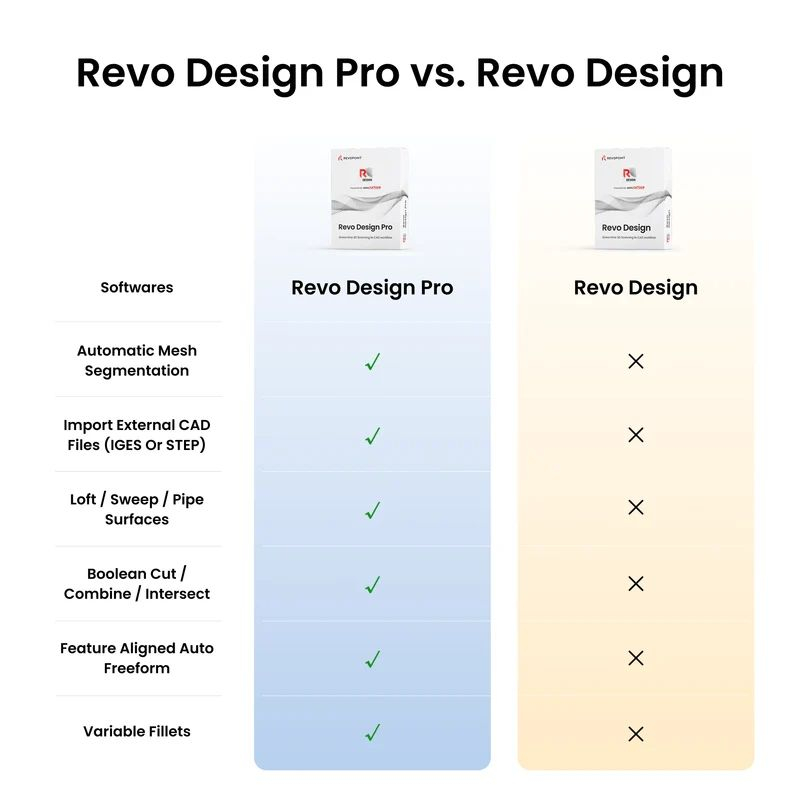

Im Gegensatz zur Standardversion ermöglicht Revo Design Pro auch den Import von CAD-Dateien im IGES- oder STEP-Format.

Diese Funktion ermöglicht es, Daten aus der 3D-Digitalisierung mit bestehenden CAD-Modellen zu kombinieren, um ein Bauteil zu bearbeiten, eine Konstruktion zu ergänzen oder verschiedene Datenquellen in einem Projekt zusammenzuführen.

Erweiterte Volumenkörpermodellierung

Revo Design Pro bietet erweiterte Werkzeuge für die Modellierung und Bearbeitung von Volumenkörpern. So können Volumenkörper geteilt und Boolesche Operationen wie Ausschneiden, Vereinen oder Schneiden durchgeführt werden.

Lineare und kreisförmige Wiederholungsfunktionen sowie die Spiegelung ermöglichen außerdem die schnelle Reproduktion geometrischer Elemente und vereinfachen die Konstruktion komplexer Bauteile.

Verrundungen, Fasen und komplexe Geometrien

Die Software bietet spezielle Werkzeuge für die Fertigstellung und Bearbeitung von CAD-Modellen, darunter die Erstellung von Verrundungen, Fasen und variablen Verrundungen.

Revo Design Pro ermöglicht außerdem die Arbeit mit Helices, verdickten Flächen und Abwicklungsfunktionen, um weitergehende Konstruktionsanforderungen zu erfüllen.

Erweiterte Freiformmodellierung

Für organische Formen und komplexe Geometrien bietet Revo Design Pro Werkzeuge für die Freiformmodellierung, mit denen Flächen präzise rekonstruiert und bearbeitet werden können.

Die automatische, an den Merkmalen ausgerichtete Freiformfunktion erleichtert insbesondere die Rekonstruktion von Flächen auf Grundlage der vorhandenen Eigenschaften des digitalisierten Modells.

Modellanalyse und Kontrolle

Revo Design Pro integriert mehrere Werkzeuge zur Kontrolle der Modellgeometrie und zum Vergleich von CAD-Daten mit Scandaten.

Die Abweichungsanalyse ermöglicht die Visualisierung von Unterschieden zwischen Modellen und die Kontrolle der Rekonstruktionsqualität. Die Software bietet außerdem eine Entformungsanalyse sowie eine Geradheitsanalyse für Anwendungen, die eine weitergehende geometrische Kontrolle erfordern.

Ausrichtung und Extraktion geometrischer Grundkörper

Revo Design Pro ermöglicht die Extraktion geometrischer Grundkörper wie Ebenen, Zylinder, Kegel, Kugeln oder Symmetrieebenen aus Scandaten.

Diese Elemente können verwendet werden, um Modelle präzise im Koordinatensystem zu positionieren oder Ausrichtungen über mehrere Punkte vorzunehmen. Die Software ermöglicht außerdem die globale Feinausrichtung mehrerer Meshes.

Export in CAD/CAM-Software

Nach Abschluss der Rekonstruktionsarbeit ermöglicht Revo Design Pro den Export der Modelle in Standard-CAD-Formate, darunter IGES, STEP und Parasolid.

Die Dateien können anschließend in anderer CAD/CAM-Software verwendet werden, um die Konstruktion fortzusetzen, die Fertigung vorzubereiten oder das Modell in einen bestehenden industriellen Prozess zu integrieren.

Weitere Funktionen von Revo Design Pro

• Automatische Mesh-Segmentierung: Identifizieren und trennen Sie verschiedene Bereiche eines Meshes automatisch, um die Rekonstruktion zu beschleunigen.
• Flächenfüllung: Erstellen Sie Flächen, um bestimmte Bereiche eines Modells zu ergänzen und die CAD-Rekonstruktion fortzusetzen
