Um das volle Potenzial Ihres Bambu Lab 3D-Druckers auszuschöpfen und auf Multi-Material- oder Multicolor-Druck umzusteigen, ist es wichtig zu wissen, wie man ein AMS korrekt installiert. Diese Installation besteht nicht nur darin, ein Modul anzuschließen: Sie erfordert auch das Verständnis der Kompatibilität Ihrer Maschine, der maximal unterstützten Modulanzahl und der für jedes Szenario benötigten Zubehörteile.
In diesem Artikel fassen wir die wichtigsten Informationen zusammen, damit Sie die notwendigen Zubehörteile für die korrekte Installation Ihrer Module auswählen können.
AMS-Module verstehen
Bevor wir über Kompatibilität sprechen, ist es sinnvoll, die Eigenschaften der verschiedenen Modultypen zu erläutern:
- Klassisches AMS: Verwaltung mehrerer Spulen, ohne aktive Trocknung.
- AMS 2 Pro: vier Slots, RFID-Erkennung, integrierte Trocknung.
- AMS HT: für Hochtemperaturmaterialien konzipiert, mit leistungsstarker Trocknung und verstärkten Motoren (eine Spule).
Die Installation eines Moduls umfasst daher drei Aspekte: die mechanische Führung der PTFE-Schläuche, die Kommunikation über das 6-Pin-Kabel sowie die Stromversorgung für die Trocknungsfunktion.
Übersichtstabelle:
| Modell | Maximale Anzahl von Einheiten | Erforderliches Zubehör | Hinweise zur Trocknung |
|---|---|---|---|
| H2D | 4 AMS / AMS 2 Pro + 8 AMS HT Bis zu 25 Farben (eine Düse mit externer Spule, die andere mit 4+8 AMS) | Verbindung < 3 AMS: kein Zubehör erforderlich Verbindung ≥ 3 AMS: 4-in-1 PTFE Adapter | Ein AMS 2 Pro kann von der Maschine versorgt werden; die anderen benötigen einen Netzadapter Jedes AMS HT besitzt ein eigenes Stromkabel für die Trocknung. |
| H2S | 4 AMS / AMS 2 Pro + 8 AMS HT Bis zu 24 Farben | 1 AMS: kein Zubehör erforderlich >1 AMS: 4-in-1 PTFE Adapter | Gleiches Prinzip wie bei H2D für die Trocknung. |
| H2C | 4 AMS / AMS 2 Pro + 8 AMS HT Bis zu 25 Farben (eine Düse mit externer Spule, die andere mit 4+8 AMS) | Verbindung < 3 AMS: kein Zubehör erforderlich Verbindung ≥ 3 AMS: 4-in-1 PTFE Adapter II | Gleiches Prinzip wie bei H2D für die Trocknung. |
| P2S | 4 AMS / AMS 2 Pro + 4 AMS HT Bis zu 20 Farben | Verbindung 1-2 AMS: P2S Filament Buffer Verbindung ≥3 AMS: 4-in-1 PTFE Adapter + P2S Filament Buffer | Gleiches Prinzip wie bei H2D für die Trocknung. |
| P1 / X1 | Maximal 4 Einheiten (alle Typen kombiniert) Bis zu 16 Farben | 1 AMS: Filament Buffer + PTFE-Kupplung + 4-Pin-Kabel >1 AMS: AMS Hub + PTFE-Kupplung + 4-Pin-Kabel | Jedes AMS 2 Pro benötigt einen Netzadapter AMS HT: dediziertes Kabel enthalten. |
| A1 Mini / A1 | Bis zu 4 Farben mit 1 AMS Lite ODER Bis zu 16 Farben mit 4 AMS / AMS 2 Pro / AMS HT (kein Mix aus AMS Lite + AMS 2 Pro/HT) | AMS Lite: kein Zubehör 1 bis 4 AMS: AMS Hub für A1 | Jedes AMS 2 Pro benötigt einen Netzadapter für die Trocknung AMS HT: Kabel enthalten. |
Installation auf der H2-Serie

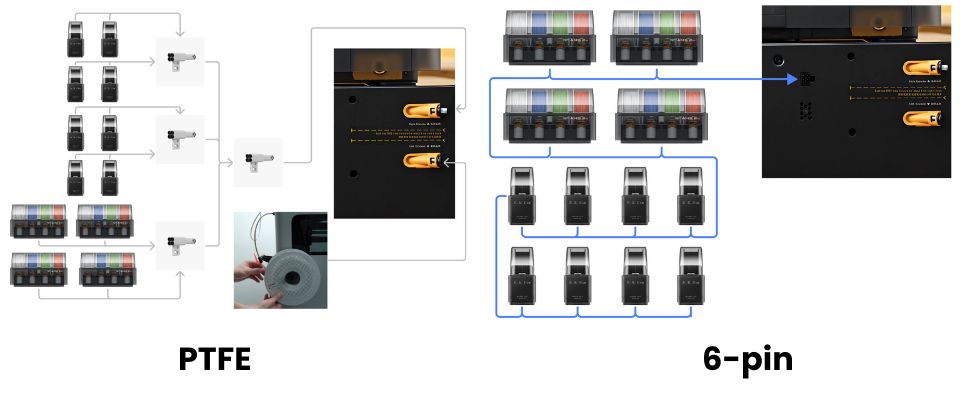

H2D-Serie: maximale Flexibilität
Die Serie H2D (einschließlich H2D Pro) kann bis zu 12 Module aufnehmen. In Kombination mit einer externen Spule auf der zweiten Düse können bis zu 25 Farben erreicht werden.
Der Filament-Buffer ist in der Maschine integriert, sodass kein zusätzlicher Buffer gekauft werden muss. Bei drei oder mehr Modulen ist ein 4-in-1 PTFE Adapter erforderlich, um mehrere Filamentleitungen in den einzigen Eingang der Maschine zu bündeln. Für die Trocknung kann die Maschine ein einzelnes AMS 2 Pro versorgen; die anderen benötigen einen Switching Adapter 24 V 4 A. Das AMS HT besitzt ein eigenes Stromkabel für die Trocknung.

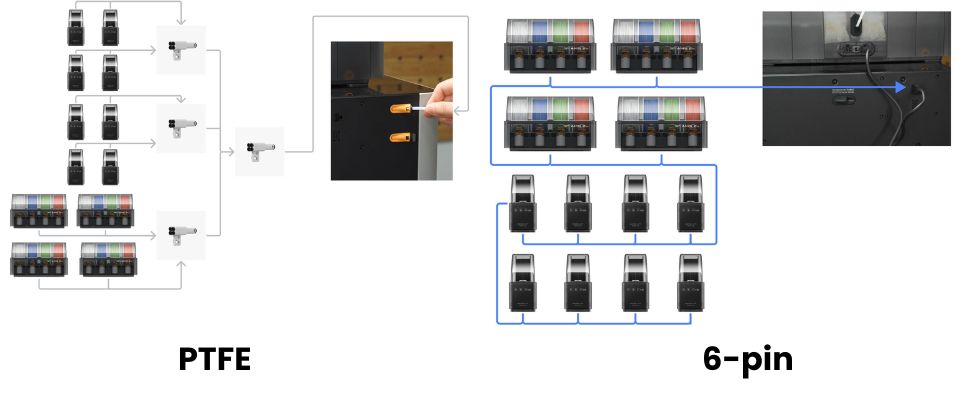

H2S-Serie: gleiche Prinzipien
Die H2S unterstützt ebenfalls bis zu 12 Einheiten insgesamt. Der integrierte Buffer vermeidet den Kauf eines zusätzlichen Buffers für ein einzelnes Modul, aber ab der zweiten Einheit ist ein 4-in-1 PTFE Adapter erforderlich. Die maximale Farbkapazität beträgt 24 Farben.

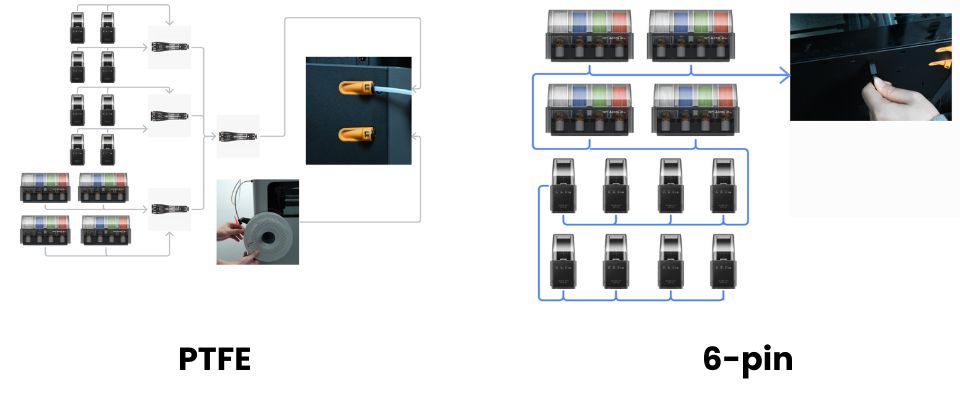

H2C-Serie: dedizierter Port und spezieller Adapter
Bei der H2C ist jeder Material-Erweiterungsport dediziert. Sobald drei oder mehr Module angeschlossen werden, ist ein 4-in-1 PTFE Adapter II erforderlich. Die maximale Konfiguration ermöglicht bis zu 25 Farben. Die Trocknung folgt derselben Logik: ein Modul wird von der Maschine versorgt, die anderen über zusätzliche Adapter.

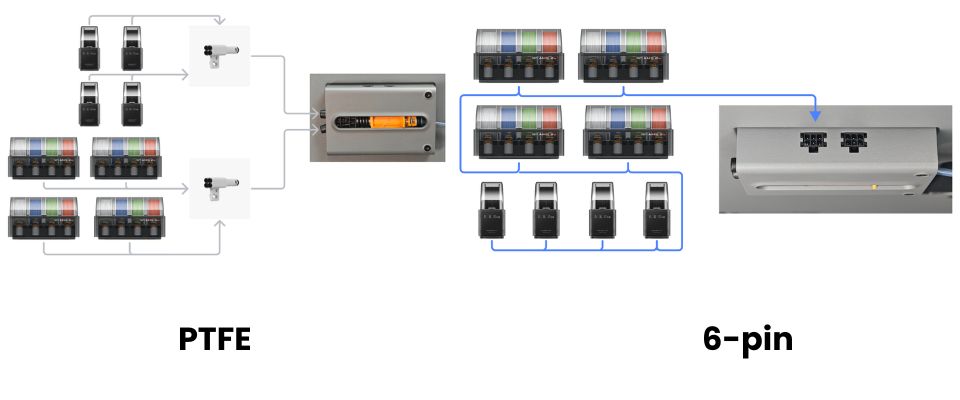

P2S-Serie: Buffer erforderlich
Die P2S kann bis zu 8 Einheiten aufnehmen, darunter maximal 4 HT, was insgesamt 20 Farben ermöglicht. Die Maschine besitzt keinen integrierten Buffer, der mit dem AMS 2 Pro kompatibel ist. Für ein oder zwei AMS erfordert die Installation den P2S Filament Buffer. Für drei oder mehr AMS muss dieser Buffer mit einem 4-in-1 PTFE Adapter kombiniert werden, um einen zuverlässigen Filamentfluss zu gewährleisten.

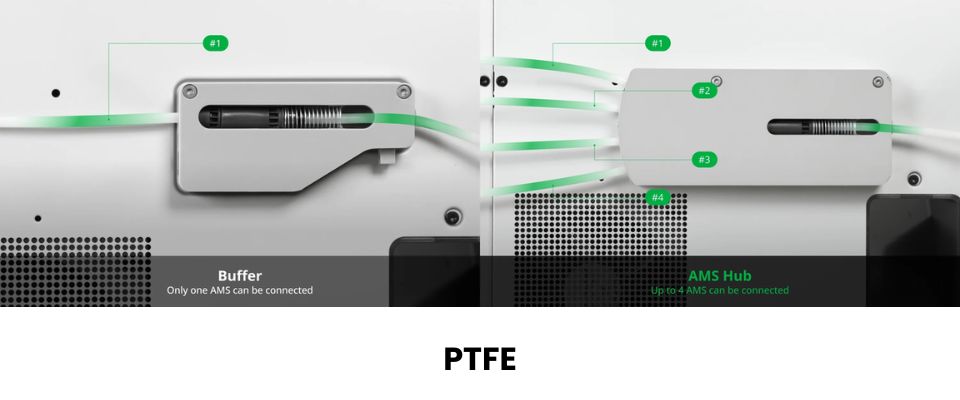

X1- und P1-Serie: zentraler Hub
Die X1- und P1-Serien haben eine strikte Begrenzung von insgesamt 4 AMS-Modulen, unabhängig vom Typ (maximal 16 Farben). Ein einzelnes AMS benötigt einen Filament-Buffer, eine PTFE-Kupplung und ein 4-Pin-Kabel. Bei mehreren AMS wird die Verwendung eines AMS Hub unverzichtbar, der Kommunikation und Filamentverteilung zentralisiert.
Für die Trocknung muss jedes AMS 2 Pro über einen externen Adapter versorgt werden, da die Maschinen das Modul nicht für die Trocknungsfunktion speisen können.
A1- und A1 Mini-Serie: spezieller Hub
Die A1-Serie kann nur ein AMS Lite anschließen oder bis zu 4 AMS / AMS 2 Pro / AMS HT (maximal 16 Farben). Das AMS Lite kann nicht mit anderen Modulen kombiniert werden.
In allen anderen Fällen muss der für die A1-Serie dedizierte AMS Hub verwendet werden, andernfalls kann die Hardware beschädigt werden. Für die Trocknung muss jede Einheit über einen eigenen Netzadapter verfügen.
Trocknungsfunktion: Leistung und Grenzen
Das AMS 2 Pro bietet aktive Trocknung. Bei H2 und P2S kann nur ein Modul von der Maschine versorgt werden; die anderen benötigen einen externen Adapter. Bei X1, P1 und A1 müssen alle AMS 2 Pro externe Adapter verwenden. Das AMS HT arbeitet dank seines mitgelieferten AC-Kabels autonom.
Während des Drucks kann ein AMS 2 Pro nur trocknen, wenn es kein aktives Filament zuführt. Wenn die Stromversorgung von der Maschine kommt, wird die Trocknungsleistung reduziert, um die Filamentzufuhr zu priorisieren. Daher sind externe Adapter für eine optimale Trocknung empfehlenswert.
Tipps für eine zuverlässige Installation
- Überprüfen Sie die maximale Anzahl von AMS-Modulen für Ihre Maschine.
- Beschaffen Sie alle erforderlichen Zubehörteile: Buffer, Hub, 4-in-1 PTFE Adapter oder spezifische Adapter je nach Serie.
- Verwenden Sie die mit AMS 2 Pro und AMS HT gelieferten 6-Pin-Kabel, um eine stabile Kommunikation sicherzustellen.
- Aktualisieren Sie die Firmware, damit die Maschine die Module korrekt erkennt.
- Planen Sie die Trocknung: Wenn mehrere AMS 2 Pro gleichzeitig verwendet werden, sollten externe Adapter bevorzugt werden.
Fazit
Die Installation eines AMS-Moduls auf Ihrer Maschine erfordert ein genaues Verständnis der Serienkompatibilität, der maximalen Modulanzahl und der erforderlichen Zubehörteile. Unabhängig davon, welche Serie Sie verwenden, garantiert die Einhaltung dieser Voraussetzungen einen stabilen Filamentfluss, erfolgreiche Multicolor-Drucke und eine optimale Nutzung der Trocknungsfunktion.
Wenn Sie diese Empfehlungen befolgen, maximieren Sie die Leistung Ihres AMS 2 Pro und profitieren von hochwertigem Multicolor-3D-Druck.
