Wenn man anfängt, OrcaSlicer zu erkunden, merkt man schnell eines: Dieser Slicer beschränkt sich nicht darauf, „magische“ Profile anzuwenden. Er bietet eine beeindruckende Anzahl feiner Einstellungen, die anderswo oft fehlen oder bewusst vereinfacht sind. Das ist großartig… vorausgesetzt, man weiß, wann und wie man sie einsetzt.

In diesem Artikel werden wir die Menüs vorstellen, die einen direkten Einfluss auf die visuelle Qualität, die mechanische Festigkeit und die Gesamtzuverlässigkeit der Drucke haben. Linienbreite, Wände, Naht, Infill, Stützen oder sogar Brim: Jede Einstellung folgt einer genauen Logik und hat vor allem Wechselwirkungen mit den anderen.

Qualitätsmenü: Hier beginnt alles

Das Qualitätsmenü wird manchmal zu schnell betrachtet. Doch hier werden die Details entschieden, die ein einfach akzeptables Teil in ein sauberes und präzises Druckergebnis verwandeln.

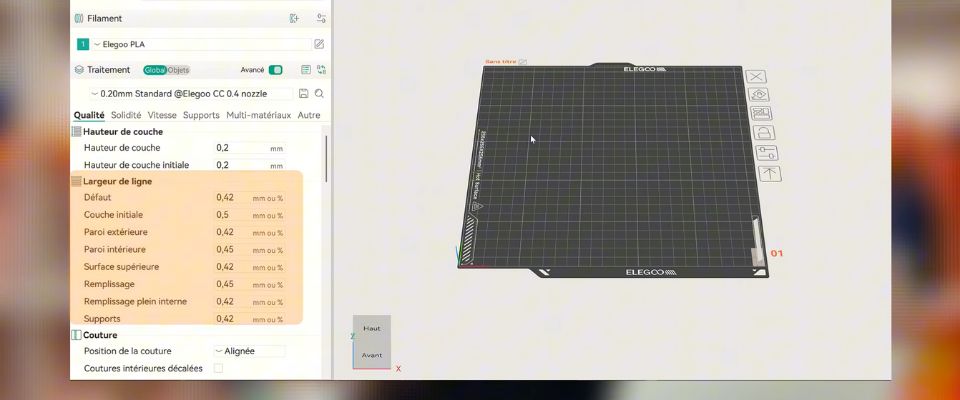

Linienbreiten: Mehr als nur eine Zahl

Die Linienbreite wird oft mit dem Düsendurchmesser verwechselt. Tatsächlich handelt es sich um eine Slicing-Entscheidung und nicht um eine strikte Hardware-Vorgabe.

Man kann unterschiedliche Linienbreiten je nach Kontext festlegen: Wände, Infill, obere oder untere Schichten. Diese Flexibilität eröffnet deutlich intelligentere Einstellungen:

• – Eine leicht größere Linienbreite als der Düsendurchmesser verbessert die Schichthaftung.
• – Die Festigkeit steigt ebenfalls bei breiteren Linien.
• – Eine kleinere Breite ermöglicht eine bessere Darstellung feiner Details.
• – Variable Breiten erleichtern das Füllen komplexer Bereiche ohne Lufteinschlüsse.

Hier wird deutlich, dass die Qualität nicht nur von der Schichthöhe abhängt. Sie hängt ebenso stark von der XY-Flusssteuerung ab.

Wichtiger Punkt: Eine Änderung der Linienbreiten kann auch Anpassungen anderer Druckparameter wie Geschwindigkeit oder Extrusionstemperatur erforderlich machen.

Naht: das Unvermeidliche… unsichtbar machen

Die Naht ist ein notwendiges Übel im FDM-Druck. Jede Schicht muss irgendwo beginnen und enden. Die eigentliche Frage ist daher nicht, wie man sie eliminiert, sondern wie man sie möglichst unsichtbar macht.

Es gibt mehrere Platzierungsstrategien:

• – Ausgerichtete Naht für ein konsistentes und ästhetisches Ergebnis.
• – Zufällige Naht, um Wiederholungen zu vermeiden und große Schwachstellen zu verhindern.
• – Versteckte Naht in Ecken oder konkaven Bereichen.

Die richtige Wahl hängt stark vom Modell ab. Ein funktionales Teil hat andere Anforderungen als ein dekoratives Objekt. Diese Einstellung wird oft unterschätzt. Dennoch kann sie insbesondere auf zylindrischen Oberflächen das Endergebnis stark beeinflussen.

Wandgenerator: Classic oder Arachne?

In unserer Software gibt es zwei Wandgenerierungslogiken, die jeweils unterschiedliche Anforderungen abdecken.

Classic Modus: robust und vorhersehbar

Der klassische Modus nutzt konzentrische Wände mit konstanter Breite. Er eignet sich besonders für folgende Teile:

• – Einfache Teile mit regelmäßigen Formen und dicken Wänden,
• – Drucke, bei denen Konsistenz und Geschwindigkeit wichtiger sind als Detailtreue.

Dies ist ein zuverlässiger Modus, leicht vorhersehbar und mit nahezu allen Materialien kompatibel.

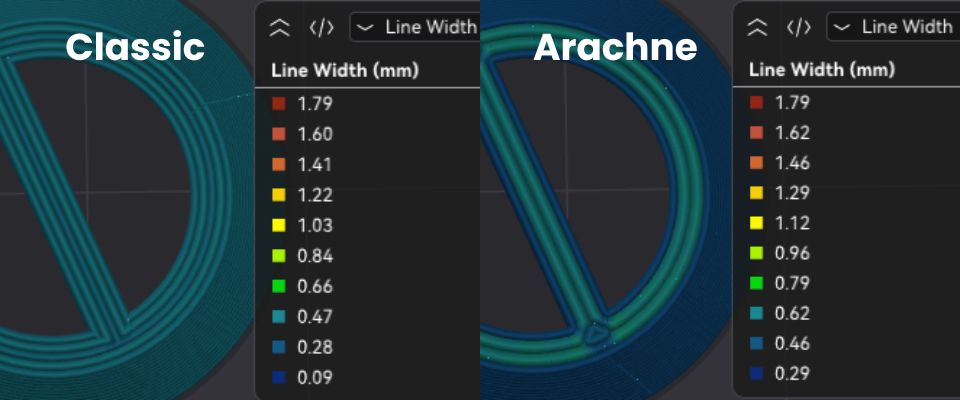

Arachne-Modus: Wenn die Geometrie komplex wird

Der Arachne-Modus verändert den Ansatz radikal. Hier passt der Slicer die Linienbreite dynamisch an, um sich an die tatsächliche Geometrie des Modells anzupassen. Dieser Modus optimiert die Festigkeit.

Die Vorteile sind sofort spürbar:

• – Bessere Handhabung dünner Wände und komplexer Geometrien,
• – Reduzierte interne Lufteinschlüsse durch optimierte Materialverteilung,
• – Hervorragende Detailwiedergabe und sanfte Übergänge zwischen den Wänden

Dieser Modus ist besonders relevant für organische Modelle, geprägte Texte oder 3D-Scans. Er eignet sich besonders für technische Materialien, die eine perfekte Verschmelzung der Linien erfordern.

Erweiterte Einstellungen im Arachne-Modus

Diese leistungsstarken Parameter sollten methodisch eingesetzt werden:

• Übergangswinkel der Wand: Legt fest, ab welchem Winkel eine Breitenänderung erfolgt. Ein zu niedriger Wert kann Extrusionsfehler verursachen.
• Filterbereich für Übergänge: Glättet abrupte Änderungen, indem zu schnelle Wandwechsel vermieden werden.
• Länge des Wandübergangs: Gibt an, über welche Distanz die Breitenänderung erfolgt (je länger, desto gleichmäßiger und präziser).
• Anzahl betroffener Wände: Gibt an, wie viele Außenwände ihre Breite ändern können, wodurch die Anpassung auf mehrere Wände verteilt wird.
• Minimale Wandbreite: Verhindert zu dünne und fragile Wände.
• Minimale Merkmalgröße: Legt fest, was als druckbar gilt.
• Minimale Wandlänge: Verhindert unnötige Mikrosegmente.

Druckreihenfolge der Wände: eine strategische Wahl

Die Druckreihenfolge beeinflusst direkt die Maßgenauigkeit, Oberflächenqualität und mechanische Festigkeit.

• Innen / Außen: Verbessert die Haftung der inneren Schichten und unterstützt Überhänge durch das Infill. Die Optik kann leicht leiden (sichtbare Nähte außen, innere Wände bevorzugt).
• Innen / Außen / Innen: Verbessert die Schichthaftung, interne Kohäsion und das äußere Finish. Überhänge werden jedoch weniger unterstützt, wodurch sich an dünnen Stellen leichte Verformungen zeigen können.
• Außen / Innen: Fördert die visuelle Qualität, erfordert jedoch eine gut kalibrierte Maschine, um eine schlechte innere Schichthaftung zu vermeiden.
• Infill zuerst: Bessere Unterstützung für Überhänge, nützlich bei funktionalen Teilen. Mit Vorsicht verwenden, da die Gefahr von Verformungen besteht.

Festigkeitsmenü: Widerstand ist mehr als Infill

Anzahl der Wände: die eigentliche Säule der Festigkeit

Die Erhöhung der Wandanzahl ist oft wirksamer als eine höhere Infill-Dichte. Mechanische Belastungen konzentrieren sich hauptsächlich auf die Außenwände.

Vier oder fünf gut verschmolzene Wände bieten in der Regel eine bessere Festigkeit als eine dichte, aber schlecht verbundene Infill-Struktur.

Alternierende zusätzliche Wände

Diese Option verstärkt bestimmte Schichten abwechselnd. Sie erhöht Festigkeit und Steifigkeit, ohne die Druckzeit oder den Filamentverbrauch stark zu erhöhen.

Dünne Wände erkennen

Unverzichtbar für komplexe Modelle, ermöglicht diese Einstellung eine Anpassung der Druckstrategie, um Geisterwände oder zu fragile Bereiche zu vermeiden.

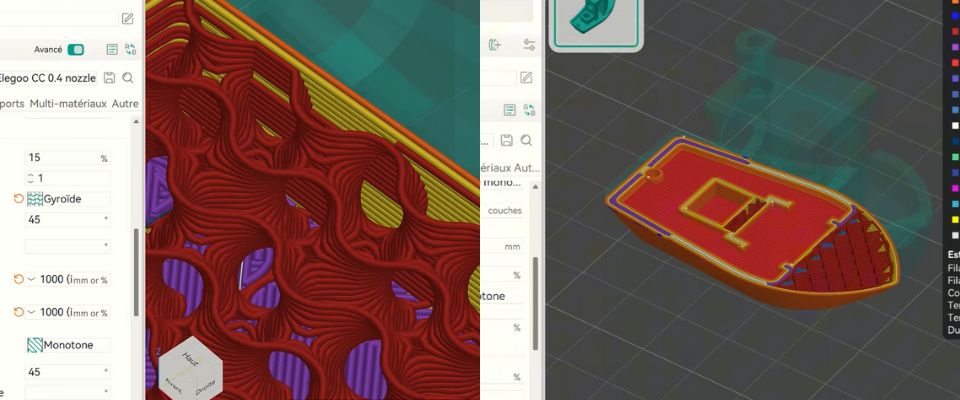

Infill-Muster

Das Infill-Muster beeinflusst direkt Festigkeit, Masse und Bearbeitungszeit. Die Wahl des Musters hängt untrennbar von der Infill-Dichte ab. Bei gleicher Dichte beeinflusst die Geometrie des Musters direkt Steifigkeit, Spannungsverteilung und Gesamtfestigkeit des Teils.

Einige Muster setzen auf Geschwindigkeit und Einfachheit, andere sind auf mechanische Festigkeit optimiert, insbesondere für funktionale Teile.

Infill-Muster	Mechanisches Verhalten	Hauptvorteile	Schwachpunkt	Empfohlene Anwendung
Linie	Sehr begrenzte Richtungsfestigkeit	Sehr schneller Druck, geringer Materialverbrauch	Niedrige Gesamtsteifigkeit, schlechte mechanische Belastbarkeit	Schnellprototypen, visuelle Teile
Rechteckig	Gute X-Y-Festigkeit, schwach in Z	Guter Kompromiss zwischen Geschwindigkeit und Festigkeit	Anisotropes Verhalten unter multidirektionaler Belastung	Einfache Teile, allgemeiner Einsatz
Monoton	Homogene Schichtfestigkeit	Regelmäßiger Materialfluss, gute Maßhaltigkeit	Kaum mechanischer Vorteil gegenüber rechteckig	Teile, die stabile und gleichmäßige Drucke benötigen
Waben (Honeycomb)	Gute laterale und Gesamtfestigkeit	Hervorragendes Verhältnis von Festigkeit zu Material	Längere Druckzeit als einfache Muster	Mechanische Teile unter wiederholter Belastung
Tri-Hexagon	Sehr gute X-Y-Steifigkeit	Stabile Struktur, gute laterale Kraftverteilung	Niedrigere Z-Festigkeit als 3D-Muster	Flache mechanische Teile oder seitlich belastete Teile
Cubic	Hohe Festigkeit in allen Richtungen	Ausgewogene 3D-Struktur, gutes Verhalten unter komplexen Belastungen	Höherer Materialverbrauch und längere Druckzeit	Mechanische Teile unter multidirektionaler Belastung
Gyroid	Sehr homogene isotrope Festigkeit	Hervorragende innere Kohäsion, gute Spannungsaufnahme	Längere Berechnungs- und Druckzeiten	Anspruchsvolle funktionale Teile, hohe mechanische Beanspruchung

In der Praxis liefert ein moderat dichtes, optimiertes Muster oft bessere mechanische Leistungen als ein sehr dichtes, schlecht angepasstes Infill. Für technische Teile bieten 3D-Muster wie Cubic oder Gyroid in der Regel das beste Gleichgewicht zwischen Festigkeit, Masse und Druckzuverlässigkeit.

Anderes Menü: Brim – kleines Detail, große Wirkung

Oft automatisch verwendet, verdient der Brim dennoch Aufmerksamkeit. Es gibt verschiedene Brim-Typen für unterschiedliche Situationen:

• – Verbesserung der Haftung kleiner Kontaktflächen;
• – Stabilisierung hoher Drucke;
• – Reduzierung von Warping bei bestimmten Materialien.

Richtig konfiguriert, wird der Brim zu einem echten Werkzeug zur Erhöhung der Druckzuverlässigkeit.

Fazit: Verstehen, bevor man optimiert

OrcaSlicer ist kein „Plug and Play“-Slicer, und genau das macht seine Stärke aus. Jede Einstellung hat eine Logik, Absicht und einen Nutzungskontext.

Die Zeit zu investieren, diese Parameter zu verstehen, ermöglicht saubereres Drucken, weniger Fehler und einen Druck, der wirklich an das Teil angepasst ist – und nicht umgekehrt.

Im weiteren Verlauf kann man noch tiefer gehen, z. B. bei der Verwaltung von Stützen, der Nutzung von Modifikatoren, der Steuerung von Geschwindigkeiten, des Flows und der erweiterten Kalibrierung. Teilen Sie uns gerne in den Kommentaren mit, welches Thema Sie vertiefen möchten. Im 3D-Druck ergibt sich Qualität nie aus einer einzelnen Einstellung, sondern aus dem Zusammenspiel aller Einstellungen.
