Anfangs beschränkte sich der 3D-Druck auf einfache Teile aus einem einzigen Material und in einer einzigen Farbe. Multi-Material-Druck (mittels Dual-Extrusion, Spulen-Management-Systemen und fortschrittlichen Slicern) hat die Möglichkeiten deutlich erweitert.

Es ist nun möglich, kostengünstigere Teile herzustellen, die mehrere Funktionen in einem einzigen Druck integrieren.

Warum mit mehreren Materialien drucken?

Die Kombination mehrerer Materialien in einem Bauteil ist nicht nur eine ästhetische Entscheidung. Die Vorteile sind vielfältig:

• Reduzierung der Produktionskosten: Bestimmte Bereiche eines Teils können mit Standardmaterialien wie PLA oder PETG gedruckt werden, während nur die mechanisch kritischen Zonen geringe Mengen an technischem Filament benötigen.
• Zeiteinsparung und Prozessvereinfachung: Die Montage mehrerer Komponenten ist nicht mehr erforderlich. Ein komplettes Teil kann in einem Schritt gedruckt werden, wodurch manuelle Arbeitsschritte und Fehlerquellen reduziert werden.
• Verbesserte Funktionalität: Steifigkeit, Flexibilität, chemische Beständigkeit oder Leitfähigkeit können in einem einzigen Druck kombiniert werden.
• Erhöhte Gestaltungsfreiheit: Neue Geometrien und integrierte Funktionen werden möglich, ohne die Anzahl der Teile zu erhöhen.

Technologien, die Multi-Material-Druck ermöglichen

Multi-Material-3D-Druck ist dank Fortschritten bei Extrusions- und Zuführsystemen zugänglicher geworden. Die unabhängige Dual-Extrusion bleibt die gebräuchlichste Lösung. Bei 3D-Druckern wie dem Ultimaker S8 oder dem Bambu Lab H2D können zwei separate Düsen verschiedene Materialien präzise ablegen, ohne dass es zu Kreuzkontaminationen kommt.

Diese Konfiguration ermöglicht es, ein starres Filament mit einem flexiblen oder ein Standardmaterial mit einem technischen Polymer in einem Bauteil zu kombinieren.

Darüber hinaus haben sich automatisierte Multi-Spulen-Systeme etabliert. Das Bambu Lab AMS (Automatic Material System) kann bis zu vier Filamente pro Einheit verwalten, und mehrere Einheiten lassen sich für noch mehr Kombinationen kaskadieren. Das CFS (Creality Filament System) für die K2-Serie folgt derselben Logik mit automatischer Materialumschaltung.

Schließlich bietet Anycubic das ACE Pro an, eine vergleichbare Lösung, die den Multi-Material- und Mehrfarben-Druck erleichtern soll. Diese Module reduzieren die Komplexität und sorgen für zuverlässigere, reproduzierbare Druckergebnisse.

Praktische Beispiele für Materialkombinationen und ihre Vorteile

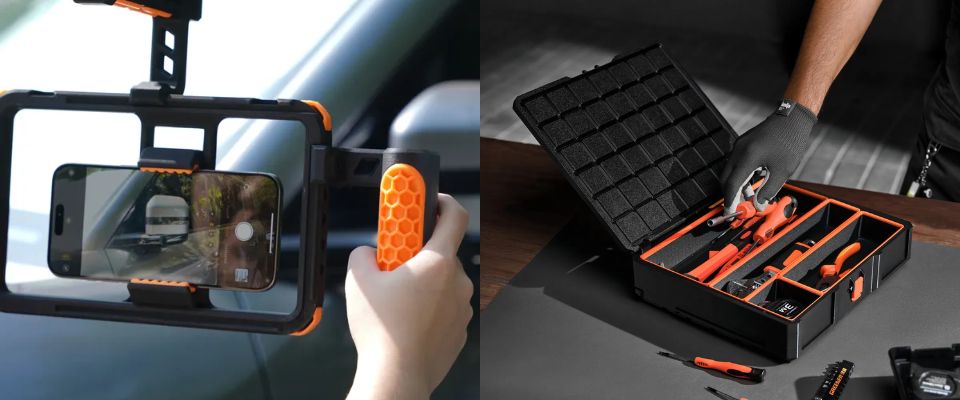

Starre Teile + flexible Bereiche

Die Kombination eines starren Materials wie PLA mit einem flexiblen Filament (TPU oder TPE) ermöglicht die Herstellung hybrider Teile in einem einzigen Druck.

Beispiel: Eine Schutzhülle mit integrierten Dämpfungszonen oder ein funktionales Scharnier ohne Montageaufwand.

Standardmaterialien + verstärkte Verbundstoffe

Mit Kohlefaser verstärktes Nylon wird oft verwendet, um bestimmte Bereiche eines Teils zu verstärken, während die Basis aus PETG oder PLA besteht, um die Kosten zu reduzieren.

Beispiel: Ein mechanisches Bauteil, das einen hochbelasteten Bereich benötigt, während der Rest aus Standard-Kunststoff bestehen kann.

Ästhetik + Funktionalität

Filamente wie PLA Silk oder transparentes PETG können mit einem technischeren Material kombiniert werden, um visuelle Gestaltung und Leistung zu verbinden.

Beispiel: Ein Designer-Objekt mit einem durchsichtigen Teil und gleichzeitig einer widerstandsfähigen inneren Struktur.

Starre + lösliche Kombinationen (spezifische Anwendungen)

Obwohl nicht zentral, bleibt der Einsatz löslicher Filamente (PVA, BVOH, HIPS) in bestimmten Fällen sinnvoll, um sonst unmögliche Geometrien zu erzeugen.

Ihre Rolle ist jedoch im Vergleich zu funktionalen Kombinationen eher sekundär.

Kostensenkung und Produktionsbeschleunigung

Eine der größten Stärken des Multi-Material-Drucks liegt im wirtschaftlichen Nutzen.

Nicht-kritische Bereiche können mit preiswertem Filament gedruckt werden, während nur die strategischen Bereiche Premium-Material benötigen.

Multi-Material-Druck in einem Schritt reduziert Montagezeiten und den Bedarf an Klebstoffen. Entwicklungszyklen verkürzen sich: Ein multifunktionaler Prototyp kann schneller produziert und getestet werden.

In der Praxis ermöglicht dies einen schnelleren Übergang vom Konzept zum validierten Produkt und spart gleichzeitig Material.

Technische Herausforderungen

Multi-Material-Druck bringt einige Herausforderungen mit sich:

• Thermische Kompatibilität: Filamente mit ähnlichen Drucktemperaturen sollten gewählt werden, um Fehler zu vermeiden.
• Materialhaftung: Einige Polymere verbinden sich nicht gut, was die Bauteilfestigkeit beeinträchtigen kann.
• Softwareeinstellungen: Die Verwaltung von Spülungen und Materialwechseln ist entscheidend für die Druckqualität.
• Materialverbrauch und Zykluszeiten: Jeder Materialwechsel erzeugt trotz der Vorteile etwas Abfall.

Beste Praktiken für Multi-Material-Druck

Materialien gezielt auswählen: Filamente mit kompatiblen Temperaturbereichen und Schrumpfverhalten bevorzugen.

In kleinem Maßstab testen: Haftung und Schnittstellenfestigkeit prüfen, bevor die Serienproduktion gestartet wird.

Design anpassen: Bestimmte Bereiche können bereits in der Konstruktion für unterschiedliche Materialien vorbereitet werden.

Filamente korrekt lagern: Feuchtigkeit ist ein entscheidender Faktor, besonders bei Nylon und TPU.

Übergangsparameter optimieren: Durch Anpassung von Spülungen und Druckgeschwindigkeit lassen sich Abfall reduzieren und Schnittstellenqualität verbessern.

Fazit

Multi-Material-3D-Druck sollte nicht nur als Möglichkeit gesehen werden, optisch aufwendigere Teile herzustellen. Er stellt vor allem einen technischen Fortschritt dar, der es ermöglicht, mehrere Funktionen in einem einzigen Druck zu vereinen. Dadurch lassen sich Kosten senken, Zeit sparen und innovative Designs realisieren.

Obwohl die Umsetzung ein detailliertes Verständnis der Materialinteraktionen erfordert, überwiegen die Vorteile deutlich. Multi-Material-Druck ist inzwischen ein strategisches Werkzeug, das 3D-Druck zu einem produktionsfähigen Verfahren macht, das Ästhetik, Leistung und Effizienz vereint.
